Apa itu olt ? OLT (Optical Line Termination) ialah perangkat keras yang berfungsi selaku titik selesai (end-point) dari layanan jaringan optik pasif (Passive Optical Network / PON). OLT mempunyai dua fungsi utama, ialah:





• • Melakukan konversi antara sinyal listrik dan sinyal optik



• • Berfungsi selaku perantara antara jaringan internet kriteria yang digunakan pada perangkat gawai menuju jaringan dalam metode optikal pasif





OLT mempunyai keterkaitan dengan Fiber to the Home (FTTH). OLT berada di bagian penyedia atau operator, sedangkan perangkat ONT berada di bab pengguna atau user.



Penggunaan serat optik ini mempunyai faedah besar untuk menerima kekuatan sinyal dan kecepatan data yang lebih maksimal. Jaringan internet semacam ini memiliki kapasitas bandwidth lebih tinggi dengan kecepatan pada tingkatan Gigabit (gbps).



Untuk Anda ketahui, tata cara internet jaringan fiber optik ialah layanan internet yang memakai koneksi kabel serat optik.  Jadi layanan internet berlangsung melalui kabel yang memakai serat optik, bukan sepenuhnya mengandalkan sinyal dari satelit.



Untuk membuat sebuah jaringan internet jaringan fiber optik, Anda perlu menggunakan sejumlah perangkat. Ini berfungsi menentukan setiap bagian atau channel menerima sinyal internet dengan kekuatan sama baiknya.



Di antara perangkat itu yakni OLT dan ONT. Pada potensi ini kita akan mencoba membicarakan apa sebetulnya OLT dan ONT. Kita juga akan membicarakan soal perbedaan OLT dan ONT.



Perbedaan OLT dan ONT



Perbedaan OLT dan ONT secara fisik bisa Anda peroleh dari lokasi kedua perangkat ini berada. Sementara perangkat OLT berada di bagian pemasokatau operator, maka perangkat  ONT justru berada di bagian pengguna atau user.



Ini alasannya OLT atau Optical Line Termination berperan selaku kendali proses multiplexing di area end-point jaringan . Sedang perangkat ONT atau Optical Network Termination ialah modem optik yang menghubungkan ke titik terminasi dengan kabel optik





Dalam penjelasan sederhana, OLT berfungsi menjadi mediator antara jaringan internet patokan yang digunakan pada perangkat gawai menuju jaringan dalam sistem optikal pasif.



Karena frekuensi dan framing dalam sistem jaringan internet optikal pasif itu berlainan dengan yang umum Anda peroleh dalam perangkat internet biasa.



Sementara itu, ONT lebih sebagai perangkat yang bekerja memecah penggunaan kekuatan internet serat optik pada sejumlah perangkat gawai atau pada users.



ONT akan menghimpun dan menghantarkan data dari users ke OLT untuk kemudian oleh OLT diubah menjadi data yang mampu dikontrol oleh internet optikal pasif.



Makara, perbedaan OLT dan ONT intinya terletak pada fungsi keduanya, OLT bekerja di hulu dari metode internet jaringan optik. Sedang ONT bekerja pada hilir dari jaringan tersebut.



Demikian klarifikasi mengenai apa itu OLT dan fungsinya dalam jaringan internet.



Untuk bahan berikutnya kita akan membicarakan bagaimana membangun jaringan internet memakai OLT atau yang biasa kita sebut dengan FTTH (Fiber To The Home)



Template Voucher Untuk Mixradius – Pasti kalian bosen kan dengan template voucher default mixradius? hening. kali ini aku akan memberikan template untuk voucher mixradius kau biar lebih kelihatan keren.



Tapi buat kau yang belum tahu apa itu mixradius, disini aku akan memperlihatkan sedikit penjelasan ihwal mixradius.

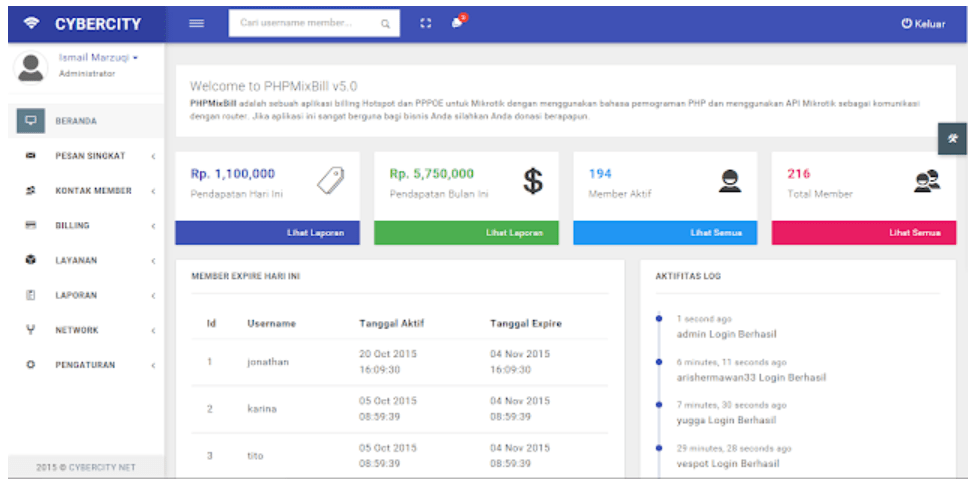

Mixradius ialah suatu aplikasi berbasis web (PHP) yang berfungsi selaku aplikasi billing untuk manajemen HOTSPOT , RTRWNET atau Mini ISP dan menggunakan radius server sebagai backend radius.



Aplikasi ini memiliki fitur yang sungguh lengkap yang akan memperlihatkan akomodasi dan manajemen yang lebih terkontrol serta terencana.



Kenapa Mode Cloud ?



Lebih banyak laba yang diberikan bila menggunakan layanan Jasa Cloud Mixradius, salah satunya yaitu aplikasi cloud anda akan selalu dipantau dan menerima update secara gratis serta pencadangan database secara terencana dan tentu saja memudahkan anda dalam mengelola administrasi perjuangan HOTSPOT atau RTRWNET anda darimana saja.





Fitur UMUM :





• • Tampilan GUI yang simple dan gampang dipahami



• • Terintegrasi dengan MikroTik



• • Support Hotspot dan PPP ( PPPoE, PPtP/L2tP, SStP/OpenVPN )



• • Support mode PREPAID dan POSTPAID untuk tipe member atau customer



• • CustomerID / ID Pelanggan yang digenerate otomatis (bisa juga dikostum sendiri)



• • Backup, restore dan reset ( default database configuration ) database



• • Support Import (CSV) dan Export Data (CSV, WORD, EXCEL)



• • Monitoring user online dan user expire



• • Mendukung monitoring user online dam user expire



• • Memiliki opsi untuk kepemilikan profile, member atau voucher



• • Form Pendaftaran Pelanggan yang lebih lengkap



• • Design invoice yang simple dan menarik



• • Support untuk print atau cetak invoice/data tagihan



• • Manajemen keuangan yang terpisah untuk masing-masing akun operator/Reseller



• • Sistem Deposite atau Topup Saldo untuk akun operator/Reseller



• • Sistem Deposite atau Topup Saldo yang sudah terintegrasi Payment Gateway (NicePay, Midtrans dan PayPal)



• • Manajemen laporan deposite atau topup saldo dari operator/reseller



• • Manajemen laporan pendapatan dan tagihan belum dibayar yang terpisah



• • Statistik laporan pemasukan bulanan



• • Manajemen laporan Pengeluaran atau Biaya Keluar



• • Notifikasi SMS untuk registrasi konsumen baru, gosip jatuh tempo serta notifikasi perpanjangan masa aktif (mesti berlangganan API SMS, NexMo, OneWaySMS, iSMS dan MedanSMS Reguler)



• • Notifikasi Email untuk pendaftaran pelanggan baru, informasi jatuh tempo serta notifikasi perpanjangan kala aktif (mampu memakai SMTP Gmail atau SMTP Khusus)



• • Notifikasi Whatsapp untuk pendaftaran konsumen gres, gosip jatuh tempo serta notifikasi perpanjangan periode aktif (harus berlangganan Whatsapp API di WABLAS, STARSENDER atau MESSAGEBIRD)



• • Payment Gateway (DUITKU, XENDIT, NICEPAY, MIDTRANS, IPAYMU, dan PAYPAL), perpanjangan masa aktif secara otomatis bila pembayaran sudah terdeteksi sukses



• • Payment Gateway Reports (DUITKU, XENDIT, NICEPAY, MIDTRANS, IPAYMU, dan PAYPAL)



• • Akun operator/reseller terisolasi dengan akun user yang lain



• • Pengaturan profil bandwidth yang lebih spesifik ( limit-at, max-limit dan burst )



• • Tersedia menu ekspor member atau voucher dalam format CSV, MS Excel atau MS Word



• • Tersedia beberapa pilihan izin lanjutan untuk akun operator dan manager mirip membuat profile sendiri,izin susukan API HOTSPOT (view atau manage) dan API PPPOE (view atau manage)



• • Terintegrasi dengan API MikroTik ( resource, interface and graph, hotspot server, server profile, hotspot online, hotspot logs, pppoe server, pppoe online, pppoe logs, dhcp lease, ip binding, walled garden, ip host )











• • Design Voucher yang simple dan mempesona



• • Editor Template Voucher



• • Bisa Menambahkan Template Voucher Sendiri (Kostum HTML) dan Menu Selektor Template Saat Print Voucher



• • Voucher telah support QRCode



• • Voucher Generator mendukung untuk semua jenis Login Page (Username + Password atau Voucher Code)



• • Voucher Generator mendukung beberapa opsi variasi arahan atau username



• • Menu Print/Cetak Voucher dengan beberapa pilihan (cetak semua, cetak yang dipilih, cetak berdasarkan prefix)



• • Template selector dan Hotspot Domain Selector pada sajian print/cetak voucher



• • Mendukung mode Time Based, Quota Based, atau Unlimited



• • Penambahan paket (perpanjangan billing) tidak menetralisir waktu yang tersisa dan Otomatis memperbaharui kala aktif



• • Support Bind On Login (kunci mac address perangkat user saat pertama login)



• • Pergantian ke profile isolir secara otomatis disaat expired



• • Mendukung opsi IP Address statis dan dinamis (PPP Type Only)



• • Dan lain-lain, Silahkan Cek Demo





Untuk template voucher sendiri, mixradius sudah memperlihatkan template default yang bisa anda gunakan. Namun, berdasarkan aku sendiri template bawaan mixradius ini kurang menawan, alasannya tampilannya kurang bermacam-macam sehingga cenderung menjemukan. Selain itu, tidak ada perbedaan warna pada harga yang berbeda.

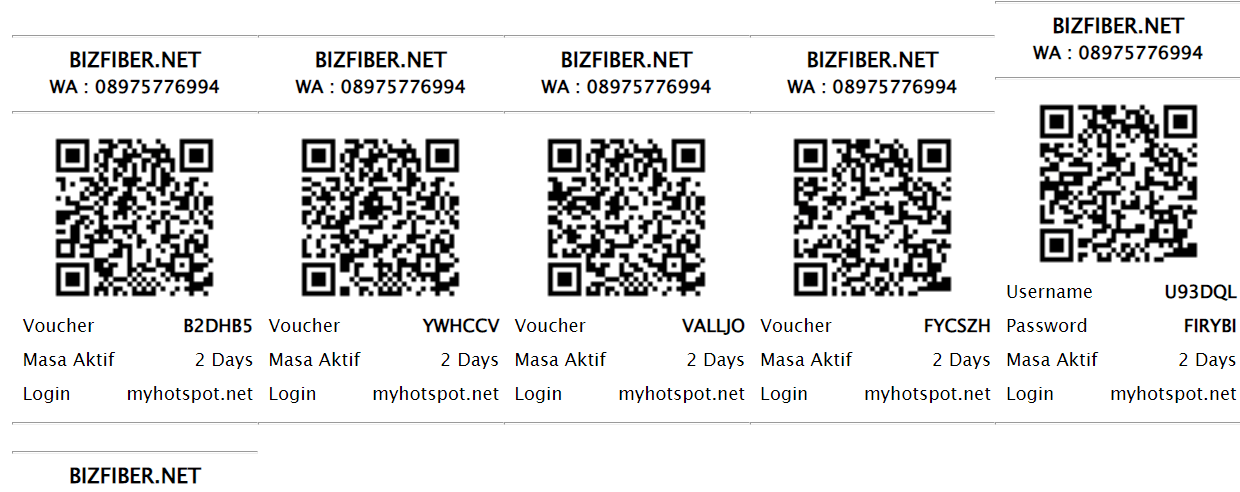

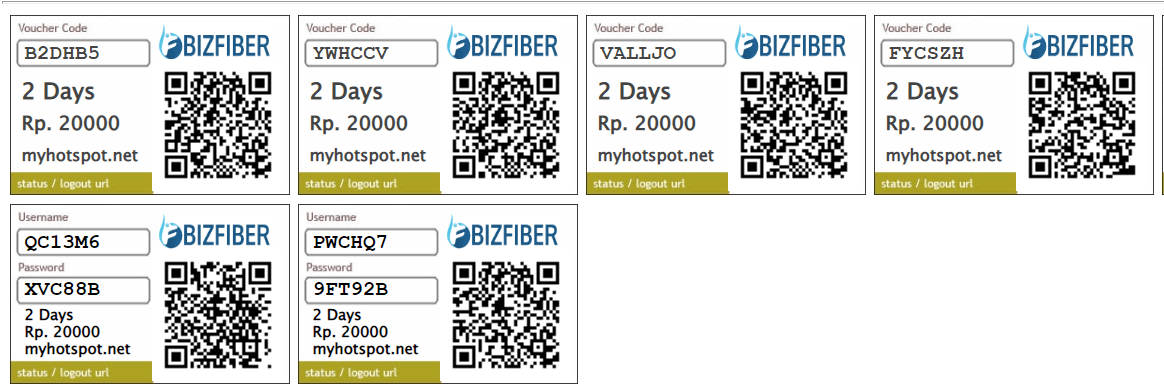

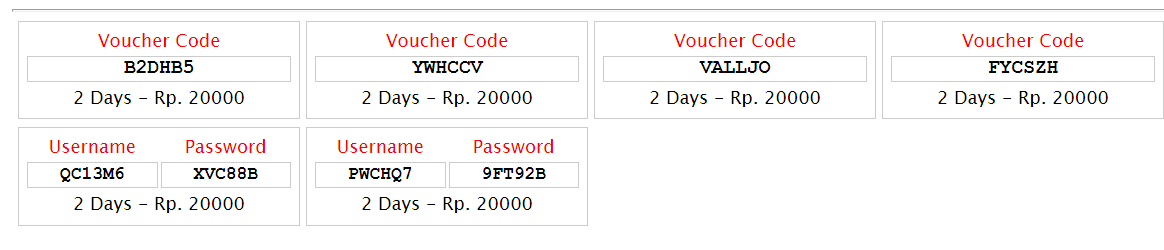

Berikut ini beberapa contoh template voucher bawaan/default mixradius.



Nah, untuk itu disini saya akan menawarkan template voucher mixradius based on mikhmon.



Beberapa fitur diantaranya yaitu:





• • ada QRCODE



• • Warna dapat berubah sesuai harga.



• • terdapat nomor urut cetak voucher.

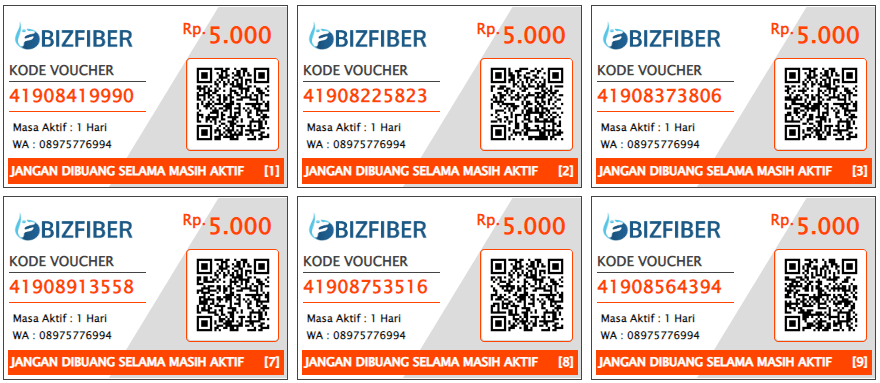

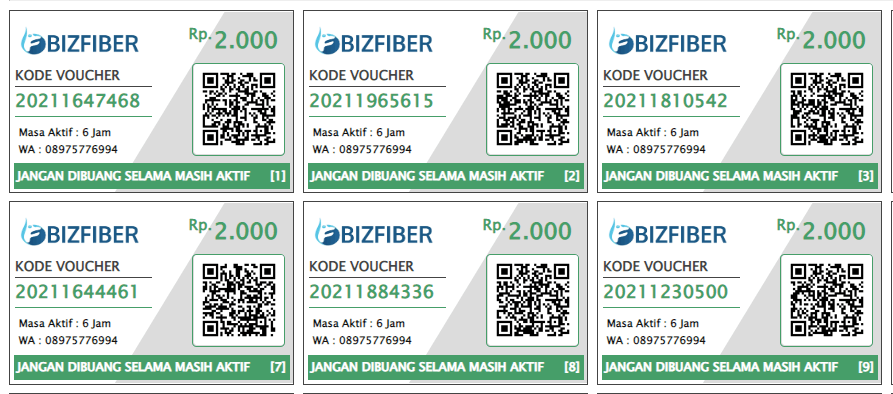

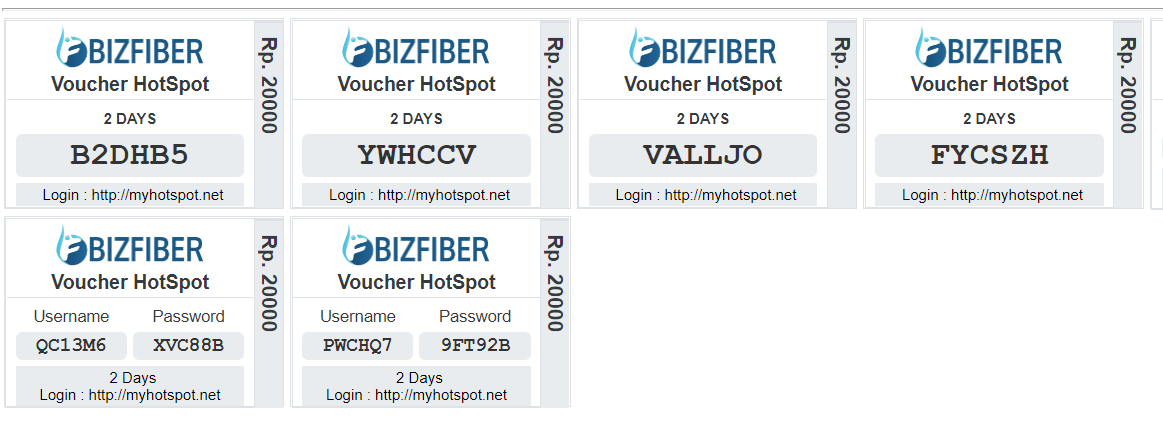

Berikut ini beberapa teladan gambar dari template voucher mixradius:



Bisa dilihat, bahwa terdapat pergeseran warna untuk setiap harga yang berlainan.



Menarik bukan?



Untuk bisa mendapatkan arahan voucher tersebut kamu mampu membelinya dengan harga 30k rupiah saja per template.



Untuk menerimanya kamu mampu mendatangi link dibawah ini.



https://trakteer.id/fikriansyah-hq-54cfv/showcase/template-voucher-mixradius-tejw6



Daftar port game online dibawah ini bisa digunakan untuk membuat rule semoga koneksi ke game online tersebut mampu tanpa gangguan, bisa juga untuk memisahkan antara koneksi download, browsing, streaming dan game online. Selain itu kita juga mampu membatasi atau memblokir game online dari mikrotik dengan memakai port dibawah ini dengan memakai Firewall Filter Rules atau Firewall Raw.



MikroTik biasa dipakai sebagai alat untuk managemen bandwidth ke client. Meski bandwidth sudah dibagi sesuai harapan, kadang-kadang untuk permasalahan game online tidak selalu stabil. Nah, salah satu cara untuk meminimalkan lag dikala main game.





Daftar Port Game Online Mikrotik Terbaru



Berikut ini adalah daftar port game mikrotik yang saya gunakan pada server aku.



Update 25 November 2022



Mobile Legend (ML)



tcp: 5000-5221,5224-5227,5229-5241,5243-5287,5289-5352,5354-5509,5517,5520-5529
tcp: 5551-5559,5601-5700,8443,9000-9010,9443,10003,30000-30300
udp: 2702,3702,4001-4009,5000-5221,5224-5241,5243-5287,5289-5352,5354-5509
udp: 5517-5529,5551-5559,5601-5700,8001,8130
udp: 8443,9000-9010,9120,9992,10003,30000-30300



Free Fire (FF)



tcp: 6006,6008,6674,7006-7008,7889,8001-8012,9006,9137,10000-10015,11000-11019
tcp: 12006,12008,13006,15006,20561,39003,39006,39698,39779,39800
udp: 6006,6008,6674,7006-7008,7889,8008,8001-8012,8130,8443,9008,9120
udp: 10000-10015,10100,11000-11019,12008,13008



PUBG Mobile



tcp: 7889,10012,13004,14000,17000,17500,18081,20000-20002,20371
udp: 8011,9030,10491,10612,12235,13004,13748,17000,17500,20000-20002
udp: 7086-7995,10039,10096,11455,12070-12460,13894,13972,41182-41192



Call of Duty (COD Mobile)



tcp: 3013,10000-10019,18082,50000,65010,65050
udp: 7085-7995,8700,9030,10010-10019,17000-20100



Arena of Valor (AOV)



tcp: 10001-10094
udp: 10101-10201,10080-10110,17000-18000



Genshin Impact



tcp: 42472
udp: 42472,22101-22102





Clash of Clans (COC) dan Clash Royale



tcp: 9330-9340
udp: 9330-9340



League of Legends (LOL) Mobile



tcp: 2080-2099
udp: 5100



DOTA2



tcp: 9100-9200,8230-8250,8110-8120,27000-28998
udp: 27000-28998,39000





FIFA ONLINE



tcp: 7770-7790
udp: 16300-16350



Point Blank Mobile (PB-Mobile)



tcp: 44590-44610
udp: 40000-40010



LINE Let’s Get Rich



tcp: 10500-10515
udp: –



Dream League Soccer



tcp: –
udp: 60970-60980



Among Us



tcp: 27015-27030,27036-27037
udp: 4380,27000-27031,27036



Sampai ketika ini hanya port game diatas yang bisa saya update.



Jika anda punya port game lain, silahkan update di kolom komentar ya.



Cara Blokir Windows Update di Mikrotik – Meskipun fitur windows update ini baik untuk komputer kita, kadang periode ada waktu dimana windows update ini sungguh mengganggu aktivitas internet. Ya, microsoft acap kali sering melaksanakan autoupdate windows secara membisu-diam. Sehingga menyebabkan jaringan internet kita menjadi lamban. Karena dikala windows update ini berlangsung, dia mengkonsumsi bandwidth yang cukup besar.



Untuk itu, disini kita akan melakukan blokir windows update menggunakan mikrotik.



Disini kita akan menggunakan fitur Firewall RAW. Firewall RAM di Mikrotik ialah fitur yang mulai diperkenalkan pada Router OS model 6.36rc21. Firewall RAW memungkinkan kita menentukan untuk melupakan atau mendrop paket sebelum connection tracking, sehingga meminimalisir load CPU.



Firewall RAW hanya mampu dikerjakan pada chain prerouting (memproses packet yang masuk ke router) dan output ( digunakan untuk memproses paket yang berasal dari router dan meninggalkannya lewat salah satu interfaces).



Untuk memblok Windows Update, kita bisa menyertakan nama situs web yang mau diblok pada bagian parameter Content atau TLS host. Khusus untuk TLS host dipakai untuk blocking terhadap situs-situs yang telah menggunakan fitur HTTPS. Disini aku mencoba untuk menggunakan TLS host seperti berikut :



/ip firewall raw
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=windowsupdate.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=download.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=test.stats.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=ntservicepack.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.download.windowsupdate.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=download.windowsupdate.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.windowsupdate.microsoft.com

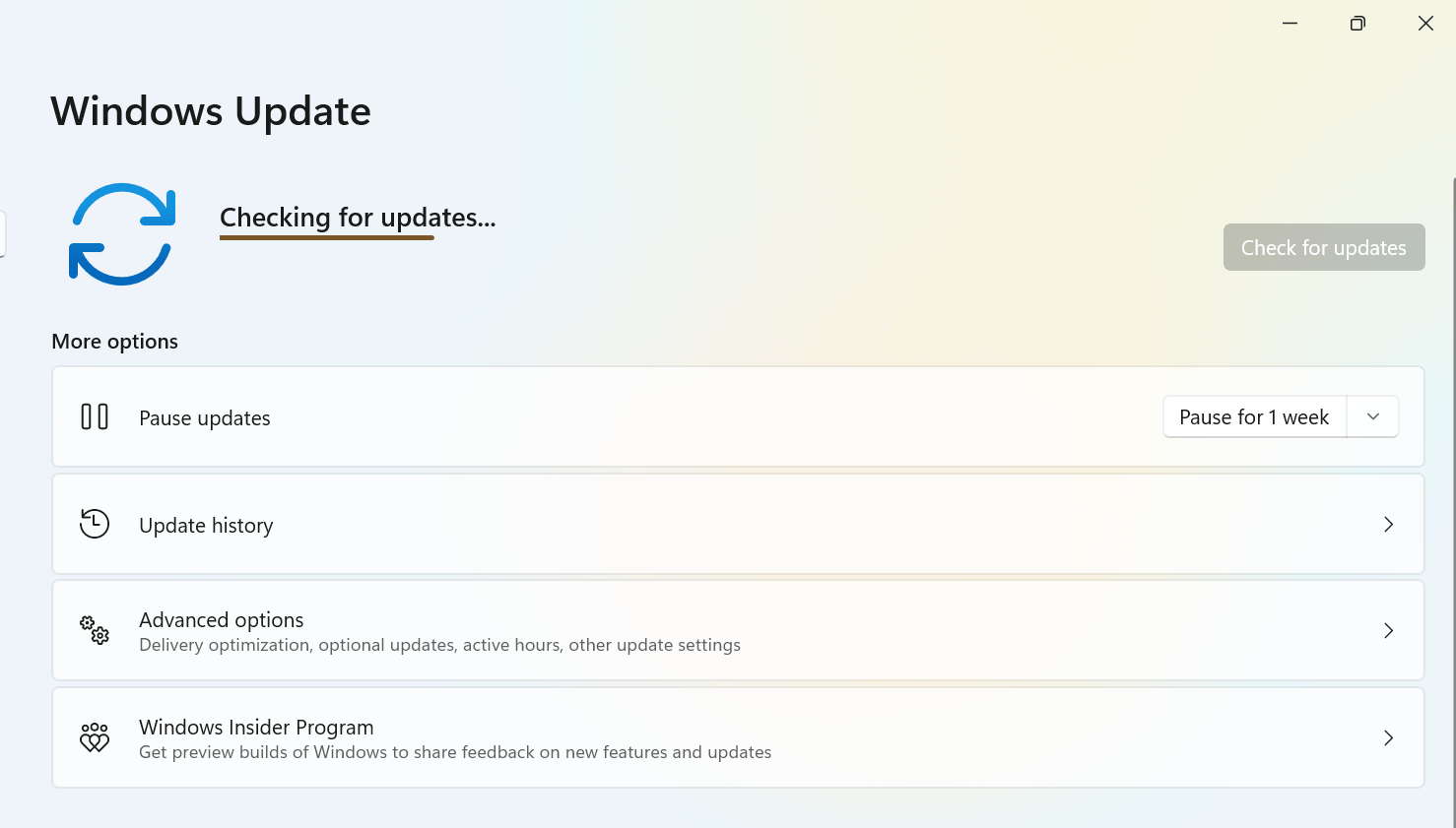

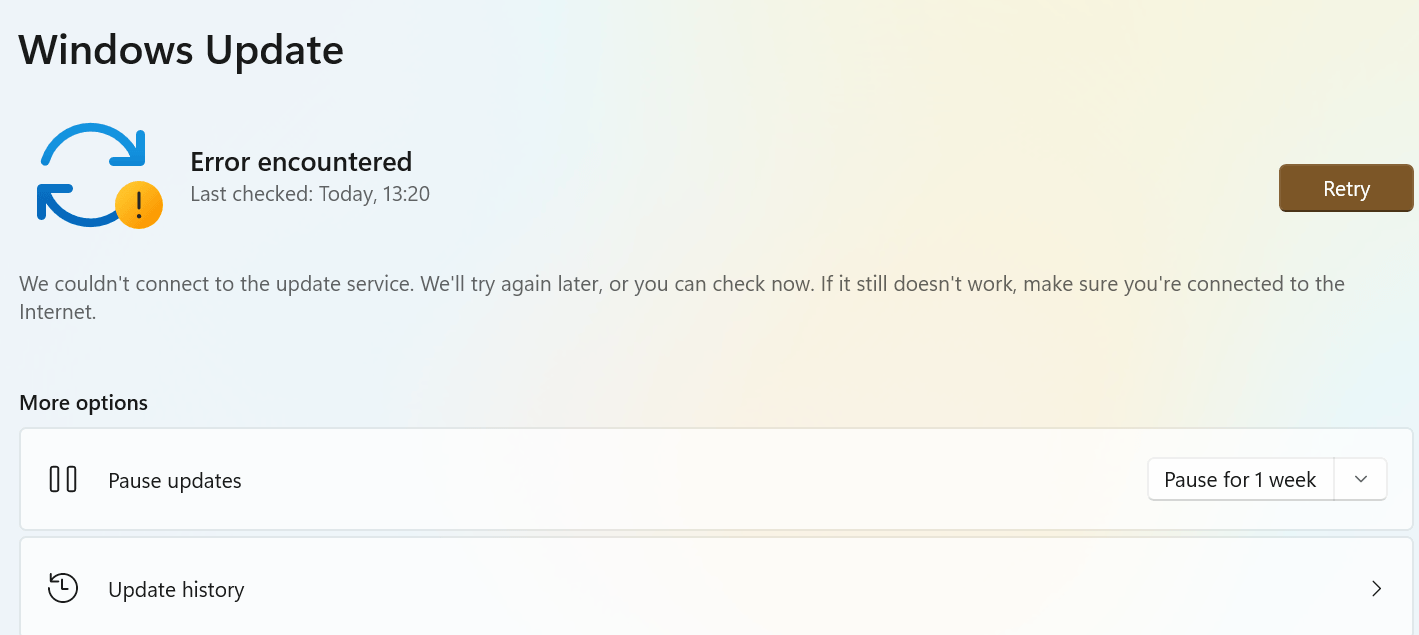

Kemudian saya coba melaksanakan windows update pada Windows mirip tampak pada gambar dibawah. Pada acuan kali ini saya menggunakan windows 11.



Maka, windows update tidak akan berlangsung.



Sedangkan bila memakai parameter Content, maka konfigurasinya kurang lebih mirip berikut:



/ip firewall raw
add action=drop chain=prerouting comment="Blok Windows Update" content=windowsupdate.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=.windowsupdate.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=ntservicepack.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=download.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=.download.windowsupdate.com
add action=drop chain=prerouting comment="Blok Windows Update" content=test.stats.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" content=.windowsupdate.com

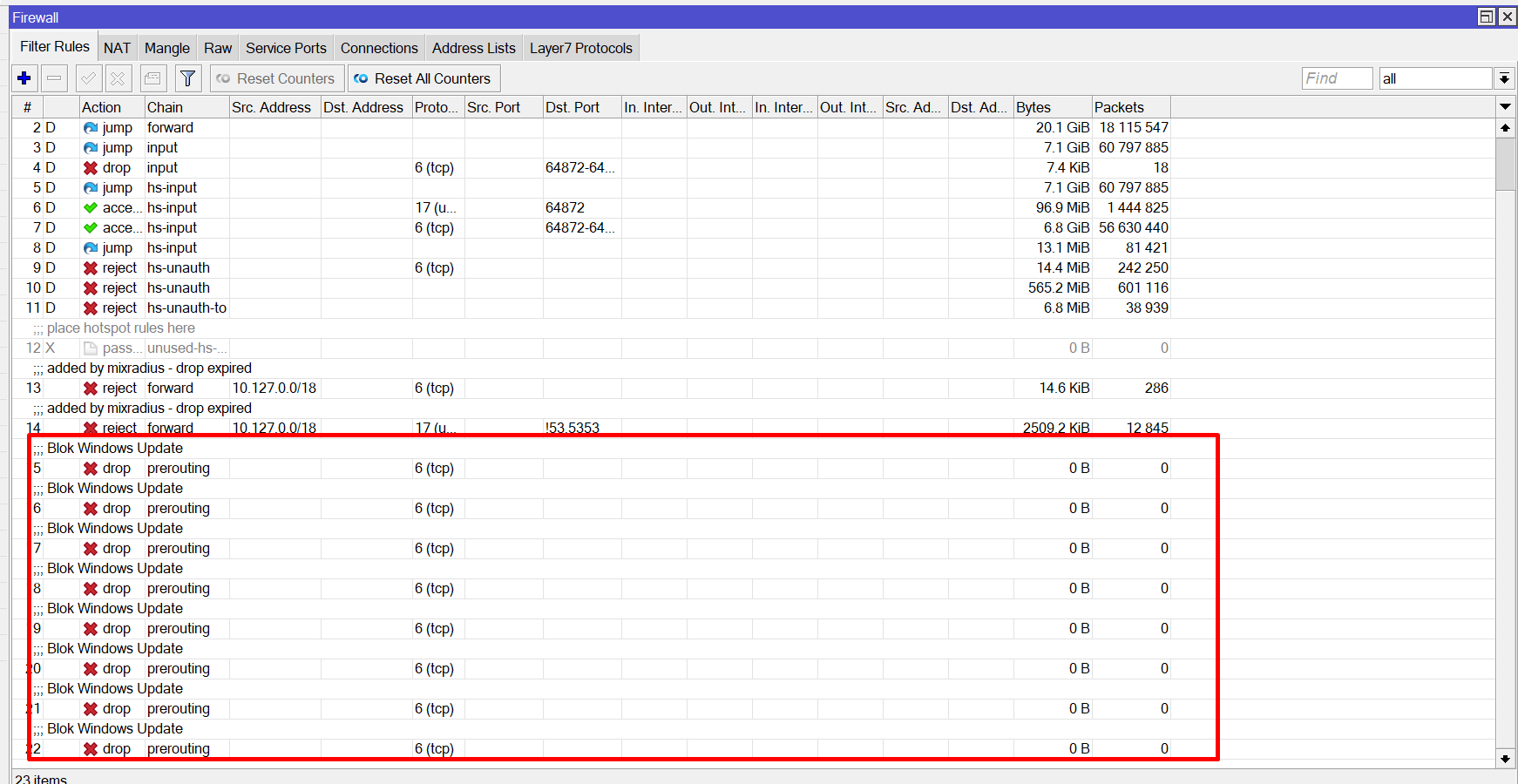

Opsi lain bila anda tidak menyukain penggunaan raw, anda bisa menggunakan filter rules pada mikrotik. Scriptnya seperti dibawa ini:



/ip firewall filter
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=windowsupdate.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=download.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=test.stats.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=ntservicepack.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.download.windowsupdate.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.update.microsoft.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=download.windowsupdate.com
add action=drop chain=prerouting comment="Blok Windows Update" protocol=tcp tls-host=*.windowsupdate.microsoft.com





Demikianlah salah satu cara memblok windows update dengan memakai mikrotik firewall. Apabila di tampilan firewall raw seperti diatas tidak ada aktifitas paket, sedangkan windows update di komputer tetap jalan, maka harus dicek lagi, kemungkinan situs web windows update telah ada pergeseran.



Untuk domain/content windows update lainnya silahkan cek link berikut.



https://learn.microsoft.com/en-us/windows-server/administration/windows-server-update-services/deploy/2-configure-wsus



Demikian Cara Blokir Windows Update di Mikrotik.



Semoga bermanfaat.



Cara Remote OLT Dari Luar Jaringan bahu-membahu sama dengan bimbingan Cara Remote Mikrotik dari Luar Jaringan. Hanya saja, terdapat aksesori konfigurasi yang ada di mikrotik, khususnya pada NAT. Karena kita perlu meng-forward ipvpn tersebut ke ip OLT.



Pada bimbingan kali ini aku akan mengajarkan bagaimana cara melaksanakan remote olt anda dari luar jaringan. Pada panduan ini saya menggunakan OLT hioso, cara ini juga bisa dikerjakan untuk OLT Epon lain mirip HSGQ, Vsol, dsb.



Cara Remote OLT Dari Luar Jaringan



Agar OLT bisa di remote dari luar jaringan ada beberapa pra-syarat yang mesti dipenuhi.





1. 1. Setting Network OLT



1. 1. Pasang VPN di mikrotik





Setting Network OLT

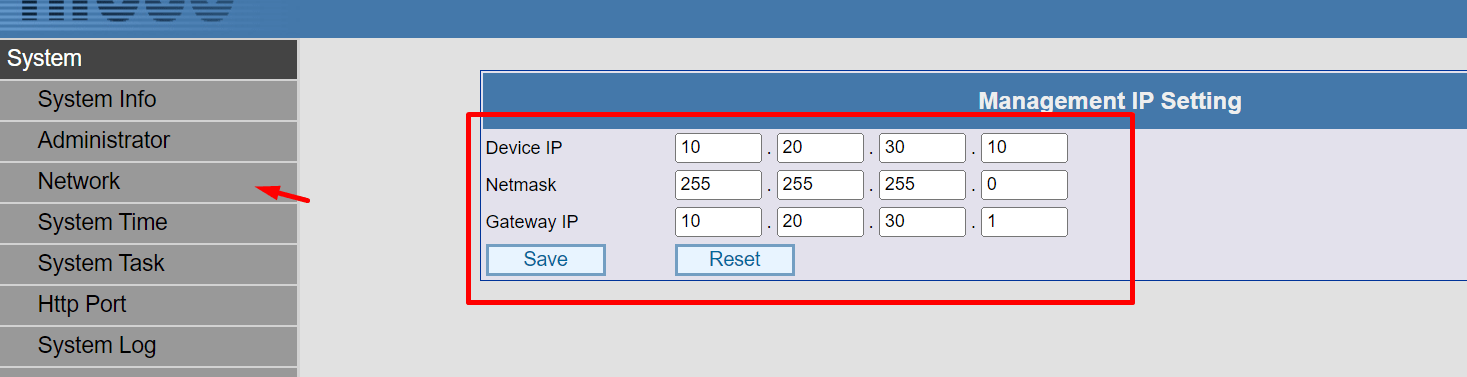

1. 1. Setting Network OLT agar 1 segmen dengan jaringan mikrotik anda.



1. 1. Lalu colok port management olt ke mikrotik anda menggunakan kabel ethernet(LAN). pada bab ini tentukan ip yang anda setting pada olt sesuai dengan segment pada mikrotik.





Pasang VPN di Mikrotik

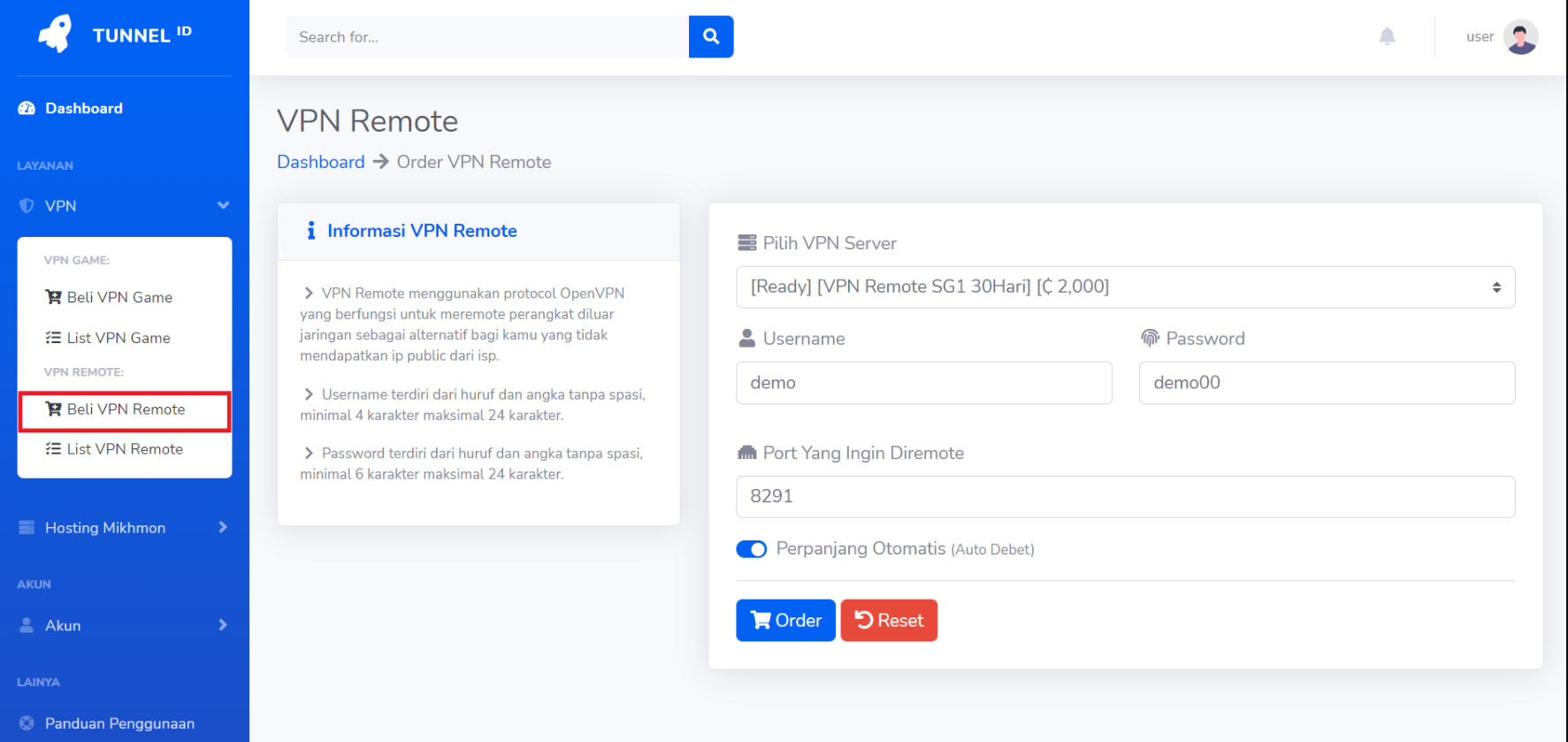

1. 1. Beli vpn remote, lazimnya saya memakai hostddns.us.

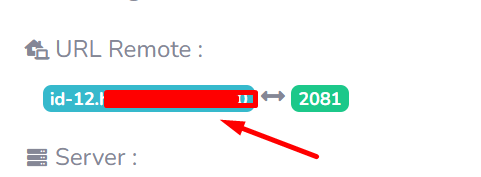

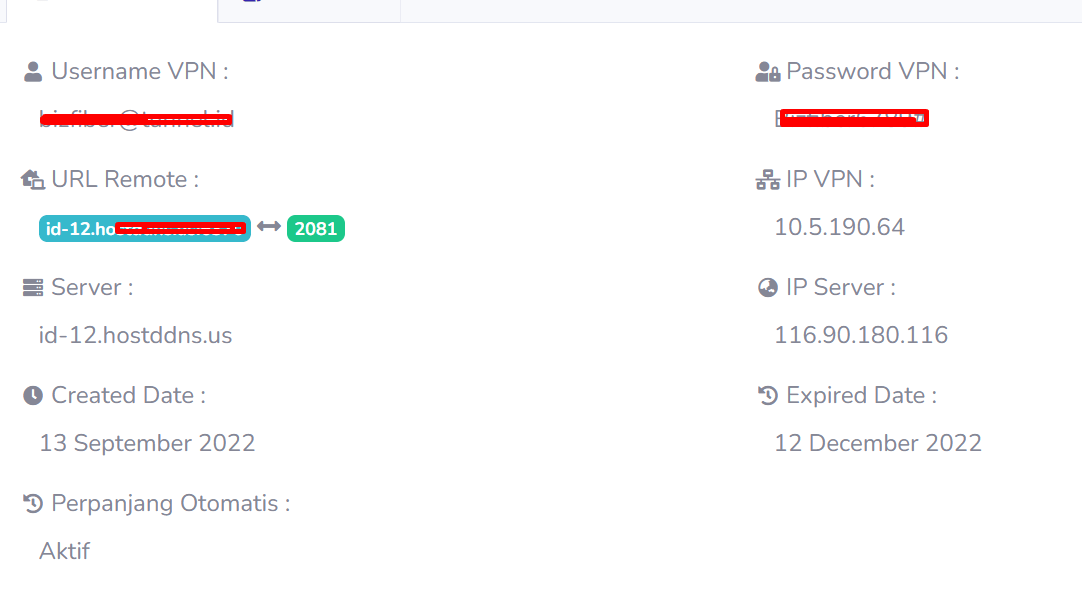

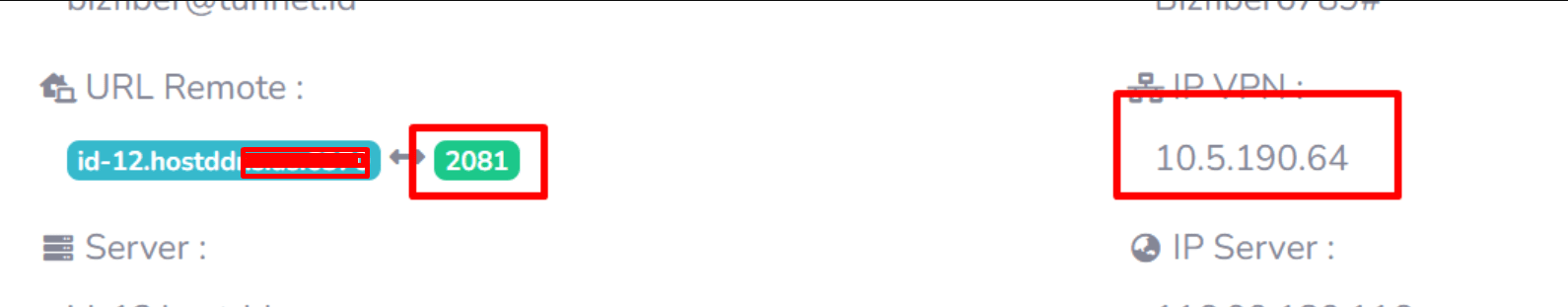

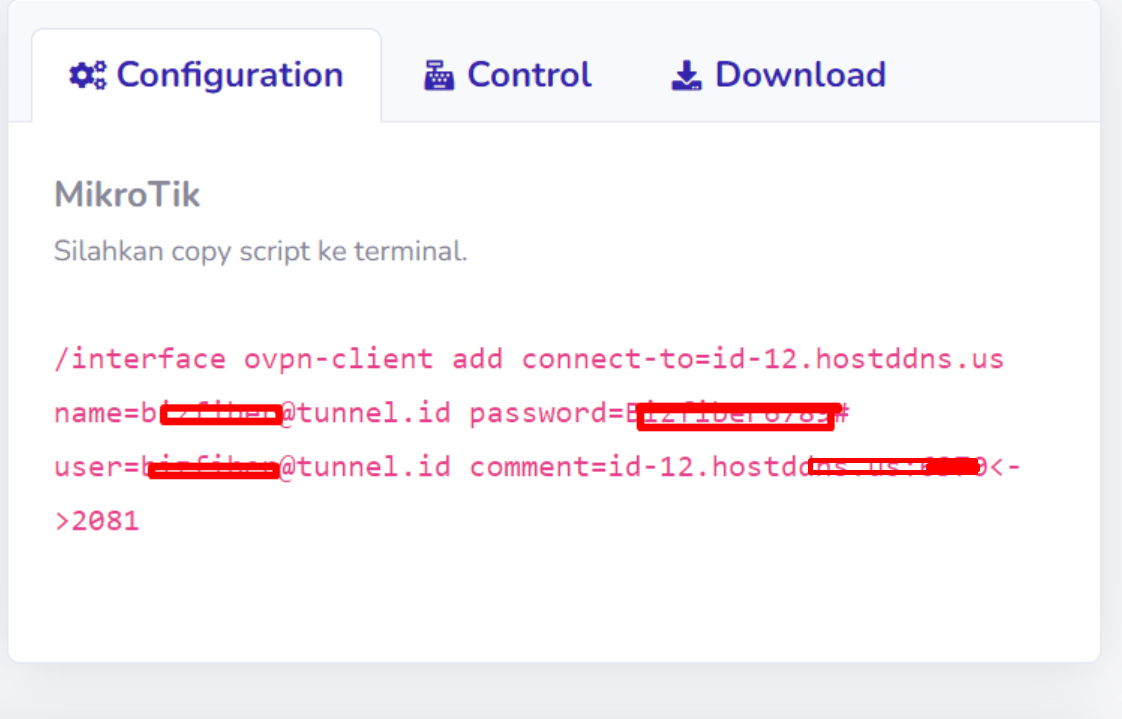

1. 1. Jika sudah beli lazimnya akan mendapatkan informasi vpn selaku berikut.

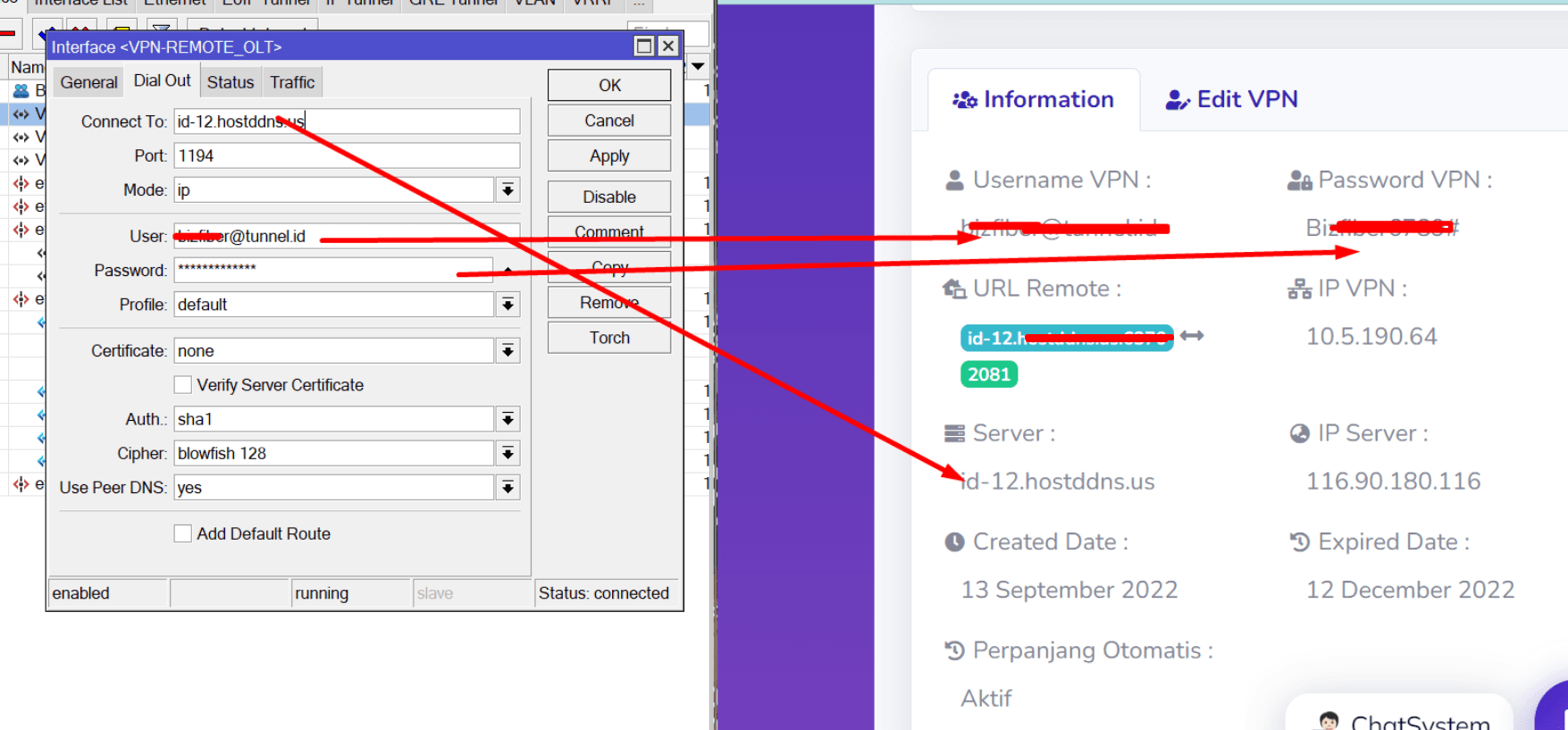

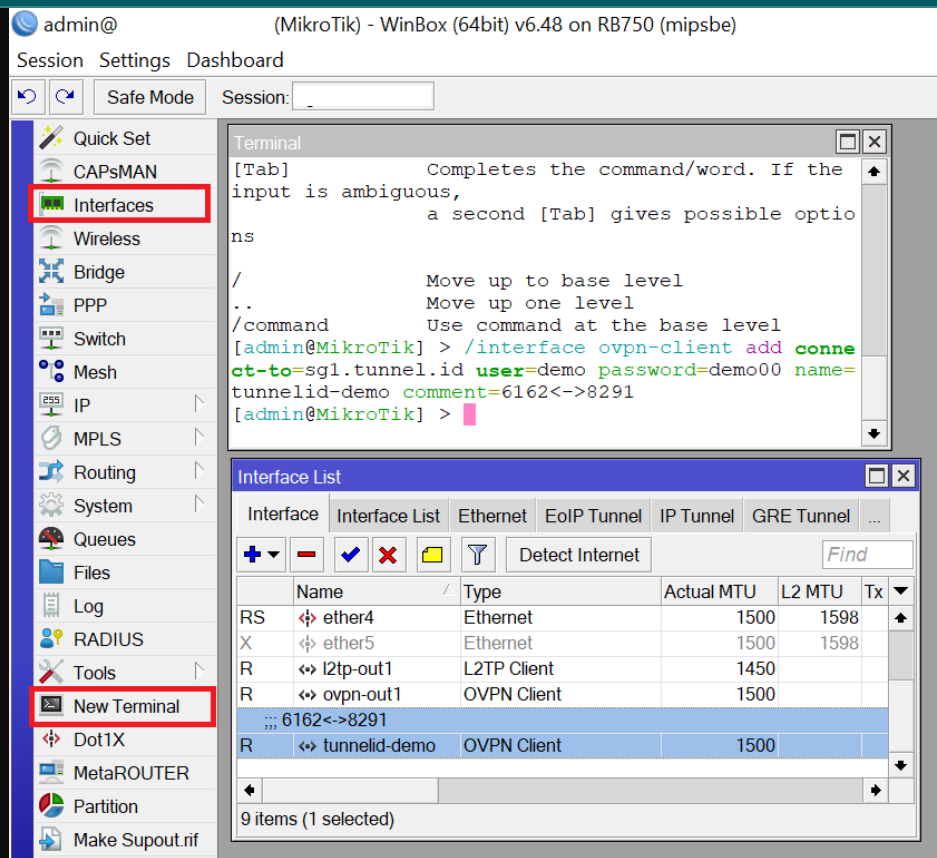

1. 1. Lalu pasang vpn tersebut pada mikrotik.

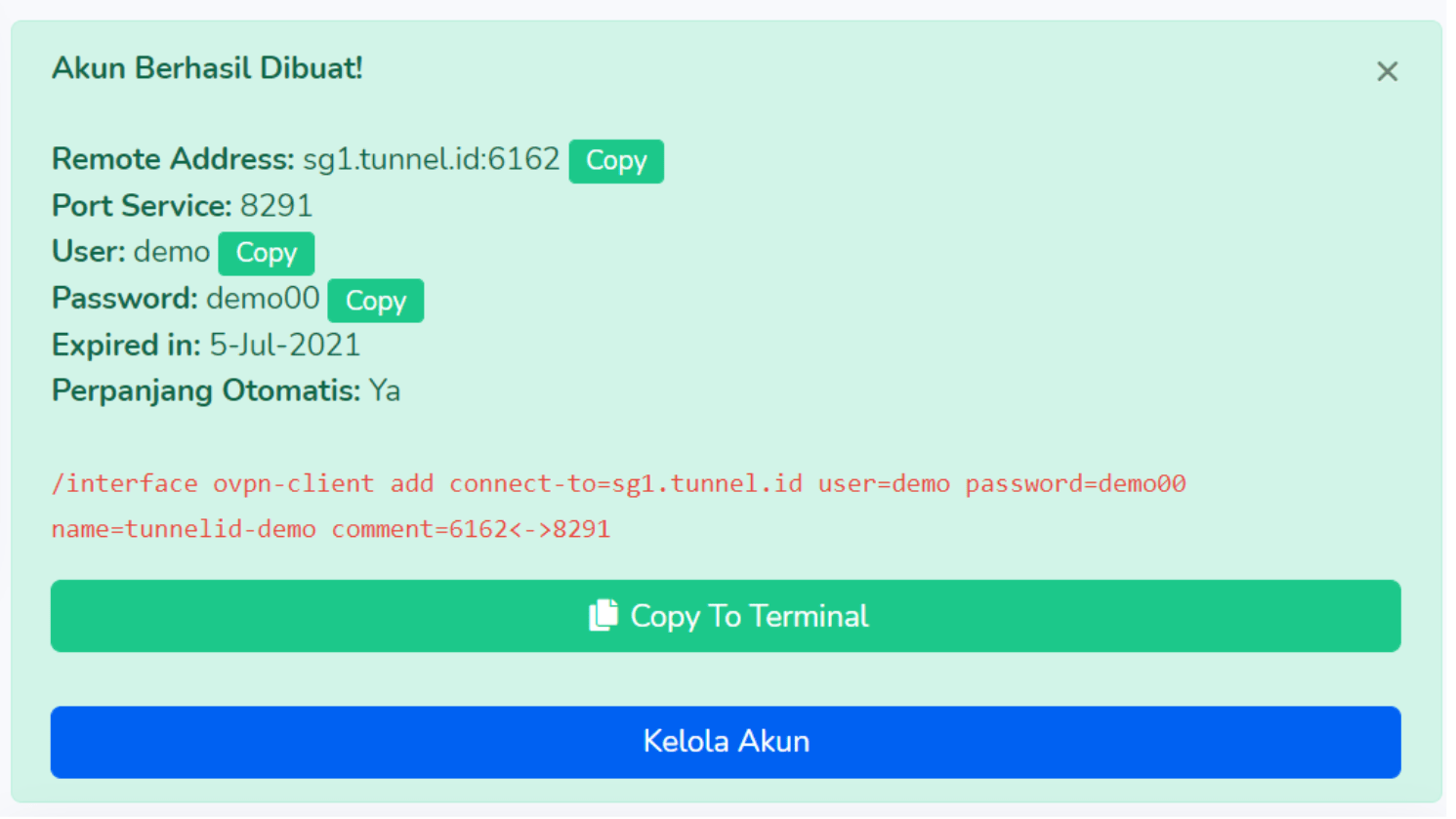

1. 1. namun biasanya akan ke generate otomatis script untuk install vpn nya. Cukup copy dan paste saja di terminal mikrotik





Pastikan status koneksi vpn tersebut Connected.



Setelah setting ip OLT dan juga install vpn selesai, kita akan melaksanakan NAT forward supaya ketika IP / domain VPN tersebut kita susukan, maka akan mengarah ke ip yang di tuju, dimana ip yang di tuju pada panduan ini ialah IP OLT.



Setting NAT Forward Mikrotik

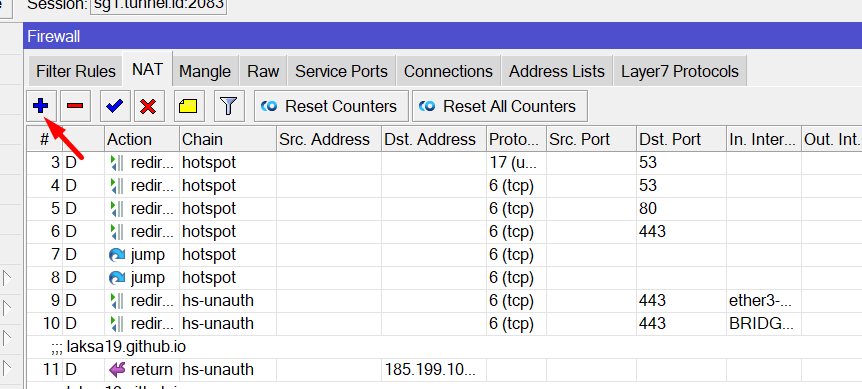

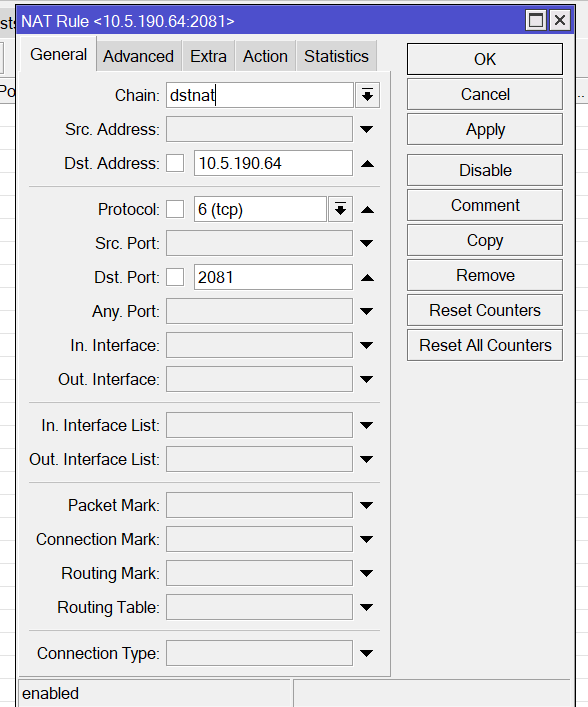

1. 1. Masuk ke sajian IP – Firewall – NAT kemudian klik tanda +



1. 1. lalu pada tab general, chain diisi dengan dstnat. untuk dst address dan Dst port di isi sesuai dengan VPN anda

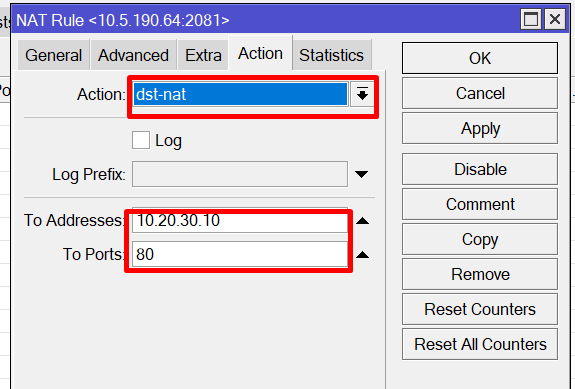

1. 1. Langsung ke tab Action.pada Action diisi dengan dst-nat. Untuk To Addresses dan To Ports diisi dengan ip OLT yang sudah kita setting sebelumnya.

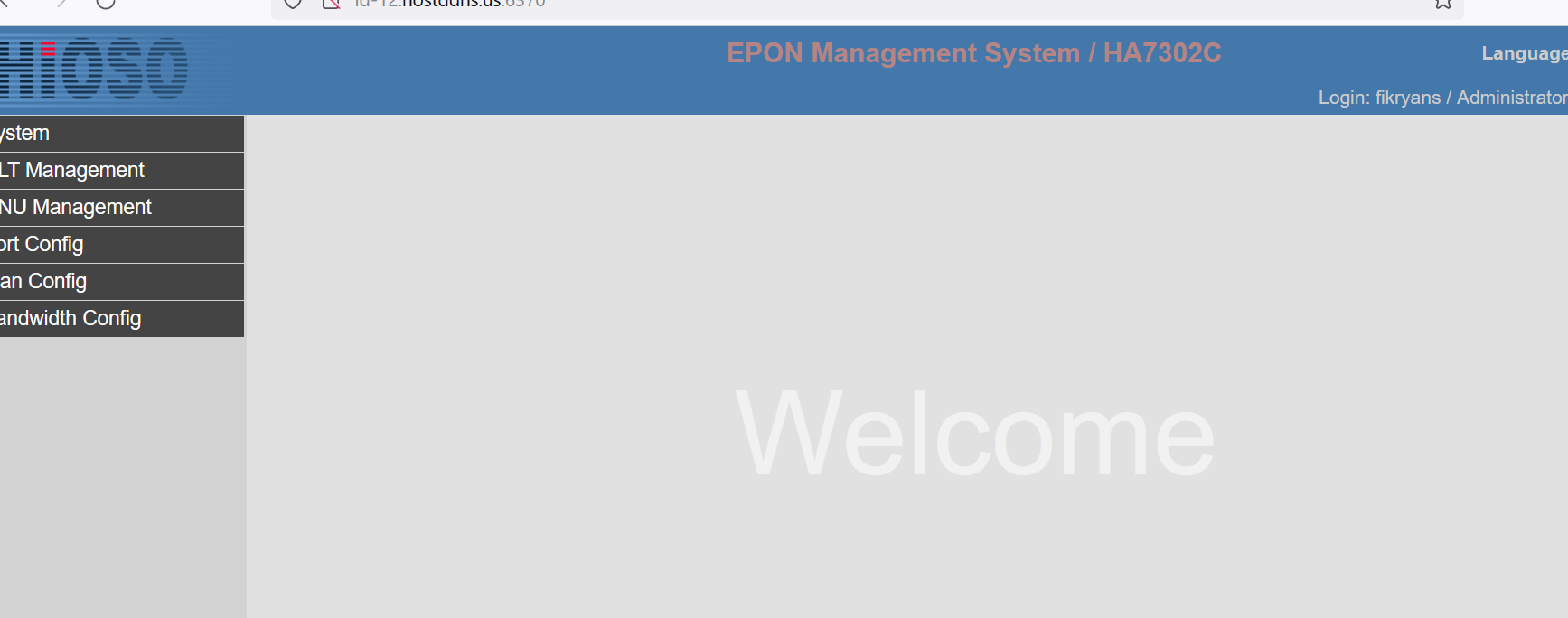

1. 1. Sekarang, untuk mengakses olt dari luar jaringan anda cukup mengakses domain yang sudah diberikan penyedia vpn.



1. 1. Selesai. Sekarang anda mampu mengakses OLT dari luar jaringan.





Itulah cara remote olt dari luar jaringan. Praktis bukan?



Jika anda mengalami kendala, silahkan tinggalkan komentar dibawah ini.







Mengatasi Tethering Ulang Voucher Hotspot Mikrotik – Berikut ini yaitu cara mengatasi tethering ulang voucher hotspot mikrotik. Tujuannya ialah supaya voucher yang dibeli oleh user tidak bisa di sharing kembali melalui fitur tethering baik memakai bluetooth, kabel usb maupun WiFi.

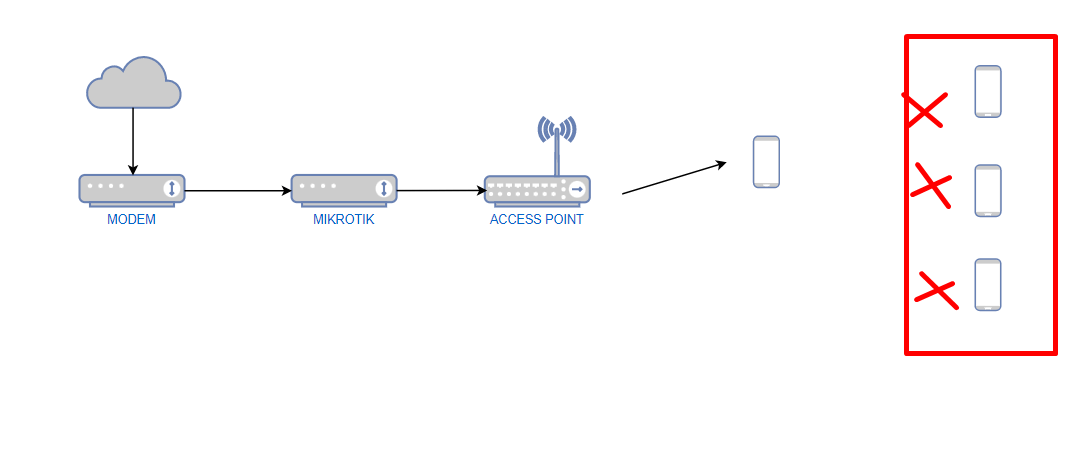

Berikut ini contoh topologinyaPada topologi diatas, kita akan melakukan blokir pada ketiga perangkat atau perangkat apapun yg terhubung dibawah perangkat hp pertama.





Untuk menanggulangi penggunaan Voucher Hotspot di sebarkan ulang (repeater) dengan menggunakan aplikasi android Wifi Tethering / Wifi Hotspot kita bisa mengatasinya dengan memakai Change TTL di Mikrotik.





Mengatasi Tethering Ulang Voucher Hotspot Mikrotik

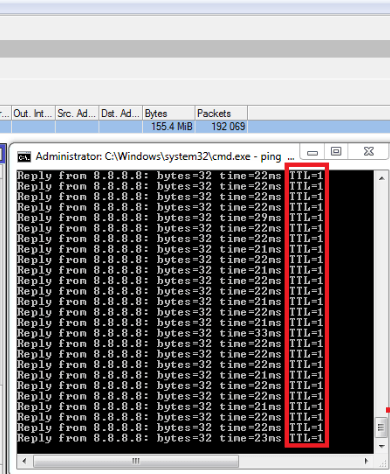

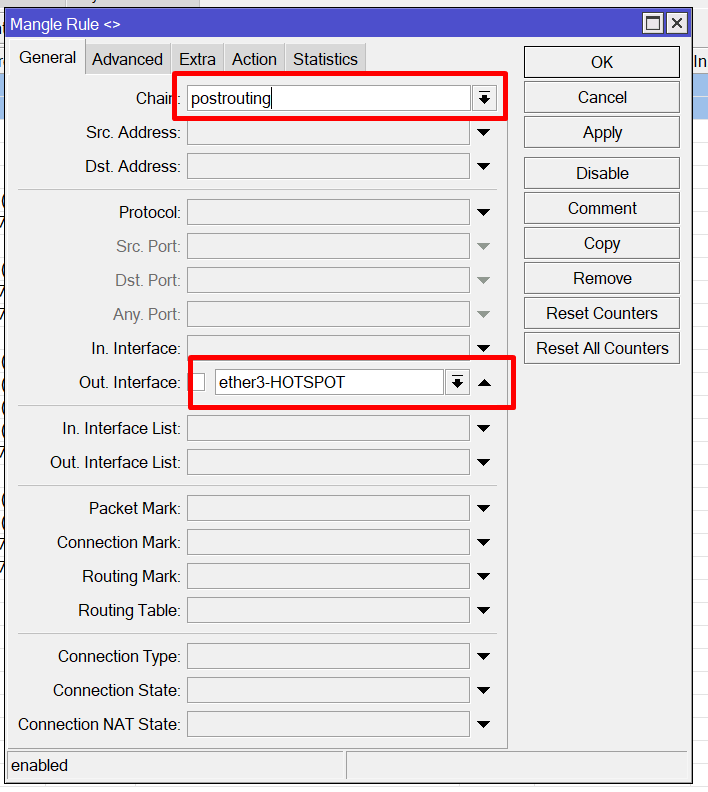

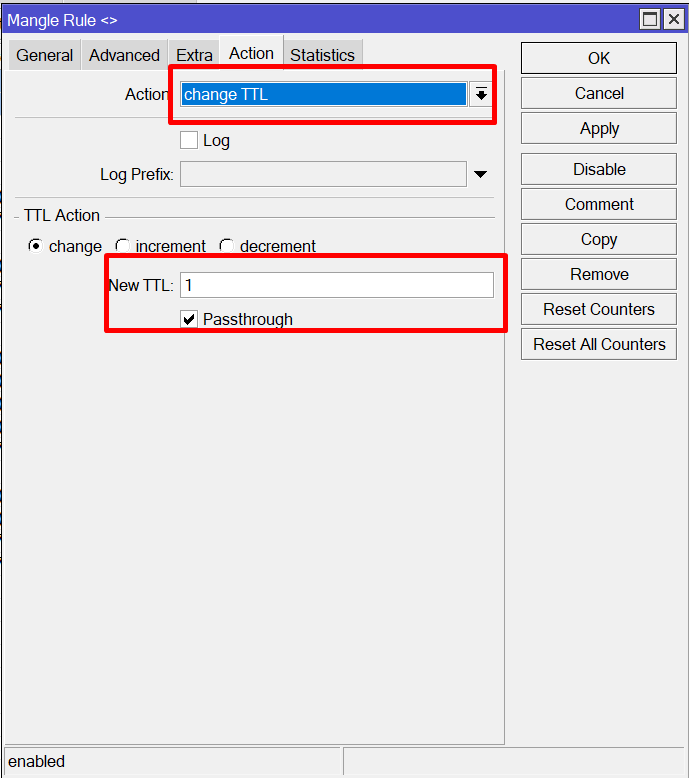

Untuk konfigurasinya kita akan mengubah nilai Time To Live (TTL) dari packet download yang menuju ke client. Kita akan menciptakan rule baru di hidangan firewall mangle dan menciptakan rule yang mau menggantinya ke nilai TTL = 1.





Buat Rule untuk Mengubah TTL Menjadi 1



Buat rule di IP –> Firewall Mangle, kemudian buat rule baru dengan Chain Postrouting, dengan Out Interface Interface LAN, kemudian di Action ubah menjadi Change TTL, dan ubah nilainya menjadi 1.



/ip firewall mangle
add action=change-ttl chain=postrouting new-ttl=set:1 out-interface=ether3-HOTSPOT passthrough=yes



pada bab out-interface sesuaikan dengan port ether yang kau pakai untuk hotspot.



model gambarnya mirip dibawah ini.



Pengujian



Sekarang kita akn mencoba melakukan ping memakai perangkat pertama yang terhubung eksklusif dengan jalan masuk poin.



maka hasil ttl nya akan menjadi 1.S

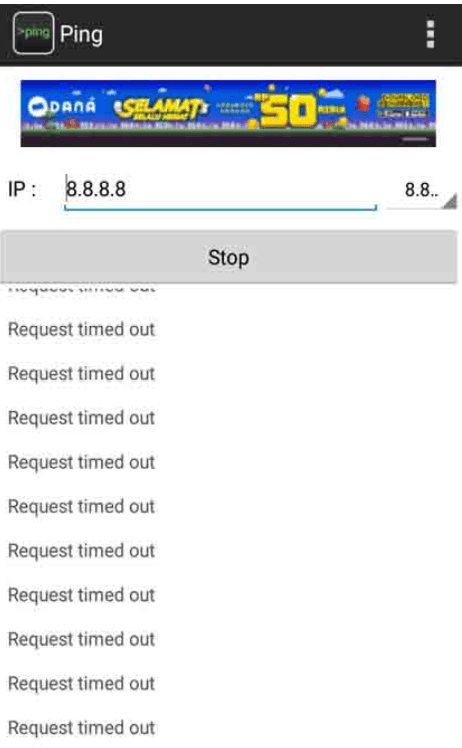

Sekarang kita coba tethering dari perangkat pertama ke perangkat kedua yang tidak terhubung pribadi ke jalan masuk poin, dan akibatnya mirip berikut ini.





maka pada perangkat kedua, tidak menerima koneksi internet. Karena ttl(Time to Live) koneksi tersebut bernilai 1.



Kesimpulan



Device/Smartphone yang pribadi terhubung ke Access Point bisa mengakses internet, apabila device lain mengaktifkan Tethering maka device yang terhubung ke Tethering tersebut tidak bisa mengakses internet. Hal ini disebabkan paket yang menuju ke perangkat tersebut di-Drop sebab nilai TTL pada packet header ‘0 (Nol)’.



Hal ini berlaku juga bagi router yang terhubung ke Access Point utama, dimana koneksi internet yang disebarkan lagi melalui router yang terhubung ke Access Point utama maka device yang terhubung ke router tersebut tidak bisa mengakses internet.





Script Mikrotik Pisah Trafik Zoom Meeting – Pada postingan kali ini aku akan mencoba memberikan bimbingan cara melaksanakan pisah trafik atau prioritas trafik pada aplikasi/web zoom meeting. Tujuan dari bimbingan ini yaitu trafik zoom meeting mempunyai bandwidth terpisah dari bandwidth defaul milik user. Sehingga pada ketika user melaksanakan zoom meeting tidak menggunakan bandwidth utama dari si user. Yang mana kadang bandwidth default user memilik limit yang kecil, kalau tidak dijalankan prioritas trafik untuk zoom, bisa jadi proses zoom meeting menjadi terhambat.





Teknik yang mau aku gunakan untuk melaksanakan pisah trafik pada kali ini ialah memakai address list mikrotik.



Script Mikrotik Pisah Trafik Zoom Meeting



Address List Zoom Meeting



Command dibawah ini akan menciptakan address list gres pada hidangan IP – Firewall – Address List. Copy paste saja command berikut pada terminal mikrotik



/ip firewall address-list
add address=3.7.35.0/25 list=Zoom-List
add address=3.21.137.128/25 list=Zoom-List
add address=3.22.11.0/24 list=Zoom-List
add address=3.23.93.0/24 list=Zoom-List
add address=3.25.41.128/25 list=Zoom-List
add address=3.25.42.0/25 list=Zoom-List
add address=3.25.49.0/24 list=Zoom-List
add address=3.80.20.128/25 list=Zoom-List
add address=3.96.19.0/24 list=Zoom-List
add address=3.101.32.128/25 list=Zoom-List
add address=3.101.52.0/25 list=Zoom-List
add address=3.104.34.128/25 list=Zoom-List
add address=3.120.121.0/25 list=Zoom-List
add address=3.127.194.128/25 list=Zoom-List
add address=3.208.72.0/25 list=Zoom-List
add address=3.211.241.0/25 list=Zoom-List
add address=3.235.69.0/25 list=Zoom-List
add address=3.235.71.128/25 list=Zoom-List
add address=3.235.72.128/25 list=Zoom-List
add address=3.235.73.0/25 list=Zoom-List
add address=3.235.82.0/23 list=Zoom-List
add address=3.235.96.0/23 list=Zoom-List
add address=4.34.125.128/25 list=Zoom-List
add address=4.35.64.128/25 list=Zoom-List
add address=8.5.128.0/24 list=Zoom-List
add address=8.5.128.0/23 list=Zoom-List
add address=13.52.6.128/25 list=Zoom-List
add address=13.52.146.0/25 list=Zoom-List
add address=18.157.88.0/24 list=Zoom-List
add address=18.205.93.128/25 list=Zoom-List
add address=20.203.158.80/28 list=Zoom-List
add address=20.203.190.192/26 list=Zoom-List
add address=50.239.202.0/23 list=Zoom-List
add address=50.239.204.0/24 list=Zoom-List
add address=52.61.100.128/25 list=Zoom-List
add address=52.202.62.192/26 list=Zoom-List
add address=52.215.168.0/25 list=Zoom-List
add address=64.125.62.0/24 list=Zoom-List
add address=64.211.144.0/24 list=Zoom-List
add address=64.224.32.0/19 list=Zoom-List
add address=65.39.152.0/24 list=Zoom-List
add address=69.174.57.0/24 list=Zoom-List
add address=69.174.108.0/22 list=Zoom-List
add address=99.79.20.0/25 list=Zoom-List
add address=101.36.167.0/24 list=Zoom-List
add address=101.36.170.0/23 list=Zoom-List
add address=103.122.166.0/23 list=Zoom-List
add address=111.33.115.0/25 list=Zoom-List
add address=111.33.181.0/25 list=Zoom-List
add address=115.110.154.192/26 list=Zoom-List
add address=115.114.56.192/26 list=Zoom-List
add address=115.114.115.0/26 list=Zoom-List
add address=115.114.131.0/26 list=Zoom-List
add address=120.29.148.0/24 list=Zoom-List
add address=129.151.1.128/27 list=Zoom-List
add address=129.151.1.192/27 list=Zoom-List
add address=129.151.2.0/27 list=Zoom-List
add address=129.151.3.160/27 list=Zoom-List
add address=129.151.7.96/27 list=Zoom-List
add address=129.151.11.64/27 list=Zoom-List
add address=129.151.11.128/27 list=Zoom-List
add address=129.151.12.0/27 list=Zoom-List
add address=129.151.13.64/27 list=Zoom-List
add address=129.151.15.224/27 list=Zoom-List
add address=129.151.16.0/27 list=Zoom-List
add address=129.151.31.224/27 list=Zoom-List
add address=129.151.40.0/25 list=Zoom-List
add address=129.151.40.160/27 list=Zoom-List
add address=129.151.40.192/27 list=Zoom-List
add address=129.151.41.0/25 list=Zoom-List
add address=129.151.41.192/26 list=Zoom-List
add address=129.151.42.0/27 list=Zoom-List
add address=129.151.42.64/27 list=Zoom-List
add address=129.151.42.128/26 list=Zoom-List
add address=129.151.42.224/27 list=Zoom-List
add address=129.151.43.0/27 list=Zoom-List
add address=129.151.43.64/26 list=Zoom-List
add address=129.151.48.0/27 list=Zoom-List
add address=129.151.48.160/27 list=Zoom-List
add address=129.151.49.0/26 list=Zoom-List
add address=129.151.49.96/27 list=Zoom-List
add address=129.151.49.128/27 list=Zoom-List
add address=129.151.49.192/26 list=Zoom-List
add address=129.151.50.0/27 list=Zoom-List
add address=129.151.50.64/27 list=Zoom-List
add address=129.151.52.128/26 list=Zoom-List
add address=129.151.53.32/27 list=Zoom-List
add address=129.151.53.224/27 list=Zoom-List
add address=129.151.55.32/27 list=Zoom-List
add address=129.151.56.32/27 list=Zoom-List
add address=129.151.57.32/27 list=Zoom-List
add address=129.151.60.192/27 list=Zoom-List
add address=129.159.2.32/27 list=Zoom-List
add address=129.159.2.192/27 list=Zoom-List
add address=129.159.3.0/24 list=Zoom-List
add address=129.159.4.0/23 list=Zoom-List
add address=129.159.6.0/27 list=Zoom-List
add address=129.159.6.96/27 list=Zoom-List
add address=129.159.6.128/26 list=Zoom-List
add address=129.159.6.192/27 list=Zoom-List
add address=129.159.160.0/26 list=Zoom-List
add address=129.159.160.64/27 list=Zoom-List
add address=129.159.163.0/26 list=Zoom-List
add address=129.159.163.160/27 list=Zoom-List
add address=129.159.208.0/21 list=Zoom-List
add address=129.159.216.0/26 list=Zoom-List
add address=129.159.216.64/27 list=Zoom-List
add address=129.159.216.128/26 list=Zoom-List
add address=130.61.164.0/22 list=Zoom-List
add address=132.226.176.0/25 list=Zoom-List
add address=132.226.176.128/26 list=Zoom-List
add address=132.226.177.96/27 list=Zoom-List
add address=132.226.177.128/25 list=Zoom-List
add address=132.226.178.0/27 list=Zoom-List
add address=132.226.178.128/27 list=Zoom-List
add address=132.226.178.224/27 list=Zoom-List
add address=132.226.179.0/27 list=Zoom-List
add address=132.226.179.64/27 list=Zoom-List
add address=132.226.180.128/27 list=Zoom-List
add address=132.226.183.160/27 list=Zoom-List
add address=132.226.185.192/27 list=Zoom-List
add address=134.224.0.0/16 list=Zoom-List
add address=140.238.128.0/24 list=Zoom-List
add address=140.238.232.0/22 list=Zoom-List
add address=144.195.0.0/16 list=Zoom-List
add address=147.124.96.0/19 list=Zoom-List
add address=149.137.0.0/17 list=Zoom-List
add address=150.230.224.0/25 list=Zoom-List
add address=150.230.224.128/26 list=Zoom-List
add address=150.230.224.224/27 list=Zoom-List
add address=152.67.20.0/24 list=Zoom-List
add address=152.67.118.0/24 list=Zoom-List
add address=152.67.168.0/22 list=Zoom-List
add address=152.67.180.0/24 list=Zoom-List
add address=152.67.184.32/27 list=Zoom-List
add address=152.67.240.0/21 list=Zoom-List
add address=152.70.0.0/25 list=Zoom-List
add address=152.70.0.128/26 list=Zoom-List
add address=152.70.0.224/27 list=Zoom-List
add address=152.70.1.0/25 list=Zoom-List
add address=152.70.1.128/26 list=Zoom-List
add address=152.70.1.192/27 list=Zoom-List
add address=152.70.2.0/26 list=Zoom-List
add address=152.70.7.192/27 list=Zoom-List
add address=152.70.10.32/27 list=Zoom-List
add address=152.70.224.32/27 list=Zoom-List
add address=152.70.224.64/26 list=Zoom-List
add address=152.70.224.160/27 list=Zoom-List
add address=152.70.224.192/27 list=Zoom-List
add address=152.70.225.0/25 list=Zoom-List
add address=152.70.225.160/27 list=Zoom-List
add address=152.70.225.192/27 list=Zoom-List
add address=152.70.226.0/27 list=Zoom-List
add address=152.70.227.96/27 list=Zoom-List
add address=152.70.227.192/27 list=Zoom-List
add address=152.70.228.0/27 list=Zoom-List
add address=152.70.228.64/27 list=Zoom-List
add address=152.70.228.128/27 list=Zoom-List
add address=156.45.0.0/17 list=Zoom-List
add address=158.101.64.0/24 list=Zoom-List
add address=158.101.184.0/23 list=Zoom-List
add address=158.101.186.0/25 list=Zoom-List
add address=158.101.186.128/27 list=Zoom-List
add address=158.101.186.192/26 list=Zoom-List
add address=158.101.187.0/25 list=Zoom-List
add address=158.101.187.160/27 list=Zoom-List
add address=158.101.187.192/26 list=Zoom-List
add address=160.1.56.128/25 list=Zoom-List
add address=161.199.136.0/22 list=Zoom-List
add address=162.12.232.0/22 list=Zoom-List
add address=162.255.36.0/22 list=Zoom-List
add address=165.254.88.0/23 list=Zoom-List
add address=166.108.64.0/18 list=Zoom-List
add address=168.138.16.0/22 list=Zoom-List
add address=168.138.48.0/24 list=Zoom-List
add address=168.138.56.0/21 list=Zoom-List
add address=168.138.72.0/24 list=Zoom-List
add address=168.138.74.0/25 list=Zoom-List
add address=168.138.80.0/25 list=Zoom-List
add address=168.138.80.128/26 list=Zoom-List
add address=168.138.80.224/27 list=Zoom-List
add address=168.138.81.0/24 list=Zoom-List
add address=168.138.82.0/23 list=Zoom-List
add address=168.138.84.0/25 list=Zoom-List
add address=168.138.84.128/27 list=Zoom-List
add address=168.138.84.192/26 list=Zoom-List
add address=168.138.85.0/24 list=Zoom-List
add address=168.138.86.0/23 list=Zoom-List
add address=168.138.96.0/22 list=Zoom-List
add address=168.138.116.0/27 list=Zoom-List
add address=168.138.116.64/27 list=Zoom-List
add address=168.138.116.128/27 list=Zoom-List
add address=168.138.116.224/27 list=Zoom-List
add address=168.138.117.0/27 list=Zoom-List
add address=168.138.117.96/27 list=Zoom-List
add address=168.138.117.128/27 list=Zoom-List
add address=168.138.118.0/27 list=Zoom-List
add address=168.138.118.160/27 list=Zoom-List
add address=168.138.118.224/27 list=Zoom-List
add address=168.138.119.0/27 list=Zoom-List
add address=168.138.119.128/27 list=Zoom-List
add address=168.138.244.0/24 list=Zoom-List
add address=170.114.0.0/16 list=Zoom-List
add address=173.231.80.0/20 list=Zoom-List
add address=173.231.92.0/24 list=Zoom-List
add address=173.231.94.0/24 list=Zoom-List
add address=192.204.12.0/22 list=Zoom-List
add address=193.122.16.0/25 list=Zoom-List
add address=193.122.16.192/27 list=Zoom-List
add address=193.122.17.0/26 list=Zoom-List
add address=193.122.17.64/27 list=Zoom-List
add address=193.122.17.224/27 list=Zoom-List
add address=193.122.18.32/27 list=Zoom-List
add address=193.122.18.64/26 list=Zoom-List
add address=193.122.18.160/27 list=Zoom-List
add address=193.122.18.192/27 list=Zoom-List
add address=193.122.19.0/27 list=Zoom-List
add address=193.122.19.160/27 list=Zoom-List
add address=193.122.19.192/27 list=Zoom-List
add address=193.122.20.224/27 list=Zoom-List
add address=193.122.21.96/27 list=Zoom-List
add address=193.122.32.0/21 list=Zoom-List
add address=193.122.40.0/22 list=Zoom-List
add address=193.122.44.0/24 list=Zoom-List
add address=193.122.45.32/27 list=Zoom-List
add address=193.122.45.64/26 list=Zoom-List
add address=193.122.45.128/25 list=Zoom-List
add address=193.122.46.0/23 list=Zoom-List
add address=193.122.208.96/27 list=Zoom-List
add address=193.122.216.32/27 list=Zoom-List
add address=193.122.222.0/27 list=Zoom-List
add address=193.122.223.128/27 list=Zoom-List
add address=193.122.226.160/27 list=Zoom-List
add address=193.122.231.192/27 list=Zoom-List
add address=193.122.232.160/27 list=Zoom-List
add address=193.122.237.64/27 list=Zoom-List
add address=193.122.244.160/27 list=Zoom-List
add address=193.122.244.224/27 list=Zoom-List
add address=193.122.245.0/27 list=Zoom-List
add address=193.122.247.96/27 list=Zoom-List
add address=193.122.252.192/27 list=Zoom-List
add address=193.123.0.0/19 list=Zoom-List
add address=193.123.40.0/21 list=Zoom-List
add address=193.123.128.0/19 list=Zoom-List
add address=193.123.168.0/21 list=Zoom-List
add address=193.123.192.224/27 list=Zoom-List
add address=193.123.193.0/27 list=Zoom-List
add address=193.123.193.96/27 list=Zoom-List
add address=193.123.194.96/27 list=Zoom-List
add address=193.123.194.128/27 list=Zoom-List
add address=193.123.194.224/27 list=Zoom-List
add address=193.123.195.0/27 list=Zoom-List
add address=193.123.196.0/27 list=Zoom-List
add address=193.123.196.192/27 list=Zoom-List
add address=193.123.197.0/27 list=Zoom-List
add address=193.123.197.64/27 list=Zoom-List
add address=193.123.198.64/27 list=Zoom-List
add address=193.123.198.160/27 list=Zoom-List
add address=193.123.199.64/27 list=Zoom-List
add address=193.123.200.128/27 list=Zoom-List
add address=193.123.201.32/27 list=Zoom-List
add address=193.123.201.224/27 list=Zoom-List
add address=193.123.202.64/27 list=Zoom-List
add address=193.123.202.128/26 list=Zoom-List
add address=193.123.203.0/27 list=Zoom-List
add address=193.123.203.160/27 list=Zoom-List
add address=193.123.203.192/27 list=Zoom-List
add address=193.123.204.0/27 list=Zoom-List
add address=193.123.204.64/27 list=Zoom-List
add address=193.123.205.64/26 list=Zoom-List
add address=193.123.205.128/27 list=Zoom-List
add address=193.123.206.32/27 list=Zoom-List
add address=193.123.206.128/27 list=Zoom-List
add address=193.123.207.32/27 list=Zoom-List
add address=193.123.208.160/27 list=Zoom-List
add address=193.123.209.0/27 list=Zoom-List
add address=193.123.209.96/27 list=Zoom-List
add address=193.123.210.64/27 list=Zoom-List
add address=193.123.211.224/27 list=Zoom-List
add address=193.123.212.128/27 list=Zoom-List
add address=193.123.215.192/26 list=Zoom-List
add address=193.123.216.64/27 list=Zoom-List
add address=193.123.216.128/27 list=Zoom-List
add address=193.123.217.160/27 list=Zoom-List
add address=193.123.219.64/27 list=Zoom-List
add address=193.123.220.224/27 list=Zoom-List
add address=193.123.222.64/27 list=Zoom-List
add address=193.123.222.224/27 list=Zoom-List
add address=198.251.128.0/17 list=Zoom-List
add address=202.177.207.128/27 list=Zoom-List
add address=204.80.104.0/21 list=Zoom-List
add address=204.141.28.0/22 list=Zoom-List
add address=206.247.0.0/16 list=Zoom-List
add address=207.226.132.0/24 list=Zoom-List
add address=209.9.211.0/24 list=Zoom-List
add address=209.9.215.0/24 list=Zoom-List
add address=213.19.144.0/24 list=Zoom-List
add address=213.19.153.0/24 list=Zoom-List
add address=213.244.140.0/24 list=Zoom-List
add address=221.122.63.0/24 list=Zoom-List
add address=221.122.64.0/24 list=Zoom-List
add address=221.122.88.64/27 list=Zoom-List
add address=221.122.88.128/25 list=Zoom-List
add address=221.122.89.128/25 list=Zoom-List
add address=221.123.139.192/27 list=Zoom-List



Tangkap IP Address dengan Port Zoom Meeting



Tambahkan dua rule untuk TCP dan UDP dengan destination port yaitu port 3478, 3479, 5090, 5091, 8801-8810 (selain 80 dan 443).



Berikut command yang dipakai dan admin tambahkan timeout selama 6 jam untuk ip zoom tambahan semoga tidak menumpuk banyak di memori Mikrotik:



/ip firewall mangle
add chain=prerouting dst-address-list=!Zoom-List dst-port=3478,3479,5090,5091,8801-8810 protocol=tcp action=add-dst-to-address-list address-list=Zoom-List address-list-timeout=6h;
add chain=prerouting dst-address-list=!Zoom-List dst-port=3478,3479,5090,5091,8801-8810 protocol=udp action=add-dst-to-address-list address-list=Zoom-List address-list-timeout=6h;



Mangle Mark Connection Zoom Meeting



Script menciptakan koneksi Zoom di mangle:



/ip firewall mangle
add chain=prerouting protocol=tcp dst-port=3478,3479,5090,5091,8801-8810 action=mark-connection new-connection-mark=Koneksi-Zoom passthrough=yes;
add chain=prerouting protocol=udp dst-port=3478,3479,5090,5091,8801-8810 action=mark-connection new-connection-mark=Koneksi-Zoom passthrough=yes;



Selain port 3478, 3479, 5090, 5091, 8801-8810, aplikasi Zoom juga memakai protokol TCP 80 dan TCP 443. Tambahkan rule gres dengan dst-port=80,443 dan Dst. Address List = Zoom-List yang telah ditambahkan tadi.



Berikut command yang dipakai:



/ip firewall mangle add chain=prerouting protocol=tcp dst-port=80,443 dst-address-list=Zoom-List action=mark-connection new-connection-mark=Koneksi-Zoom passthrough=yes



Rule mangle di atas digunakan untuk menangkap traffic Zoom Meetings yang memakai protocol tcp port 80,443. Terdapat komplemen dst-address-list=Zoom-List biar paket browsing lain tidak tertangkap oleh rule ini. Pastikan nama mark-connection sama dengan rule sebelumnya, yakni Koneksi-Zoom.



Mangle Mark Packet Zoom Meeting



Rule packet-mark Zoom ini yang mau digunakan untuk bandwidth management atau pisah trafik di hidangan simple queue atau queue tree bisa diubahsuaikan.



Berikut perintahnya:



/ip firewall mangle
add chain=forward action=mark-packet connection-mark=Koneksi-Zoom new-packet-mark=Paket-Zoom passthrough=no



Sekarang trafik zoom telah terpisah dengan bandwidth utam user. Kaprikornus, ketika user melakukan zoom meeting maka bandwidth yang dipakai telah mengarah ke bandwidth khusus zoom meeting.



Demikian bimbingan Script Mikrotik Pisah Trafik Zoom Meeting. Semoga berfaedah!



Untuk anda yang berkecimpung di dunia RTRW Net niscaya sungguh membutuhkan aplikasi untuk me-menajemen user PPPOE dan juga Hotspot. Untuk itu saya akan menjajal merangkum beberapa aplikasi Billing RTRW NET baik aplikasi gratis maupun berbayar.



Aplikasi Billing RTRW NET



1. MIKHMON

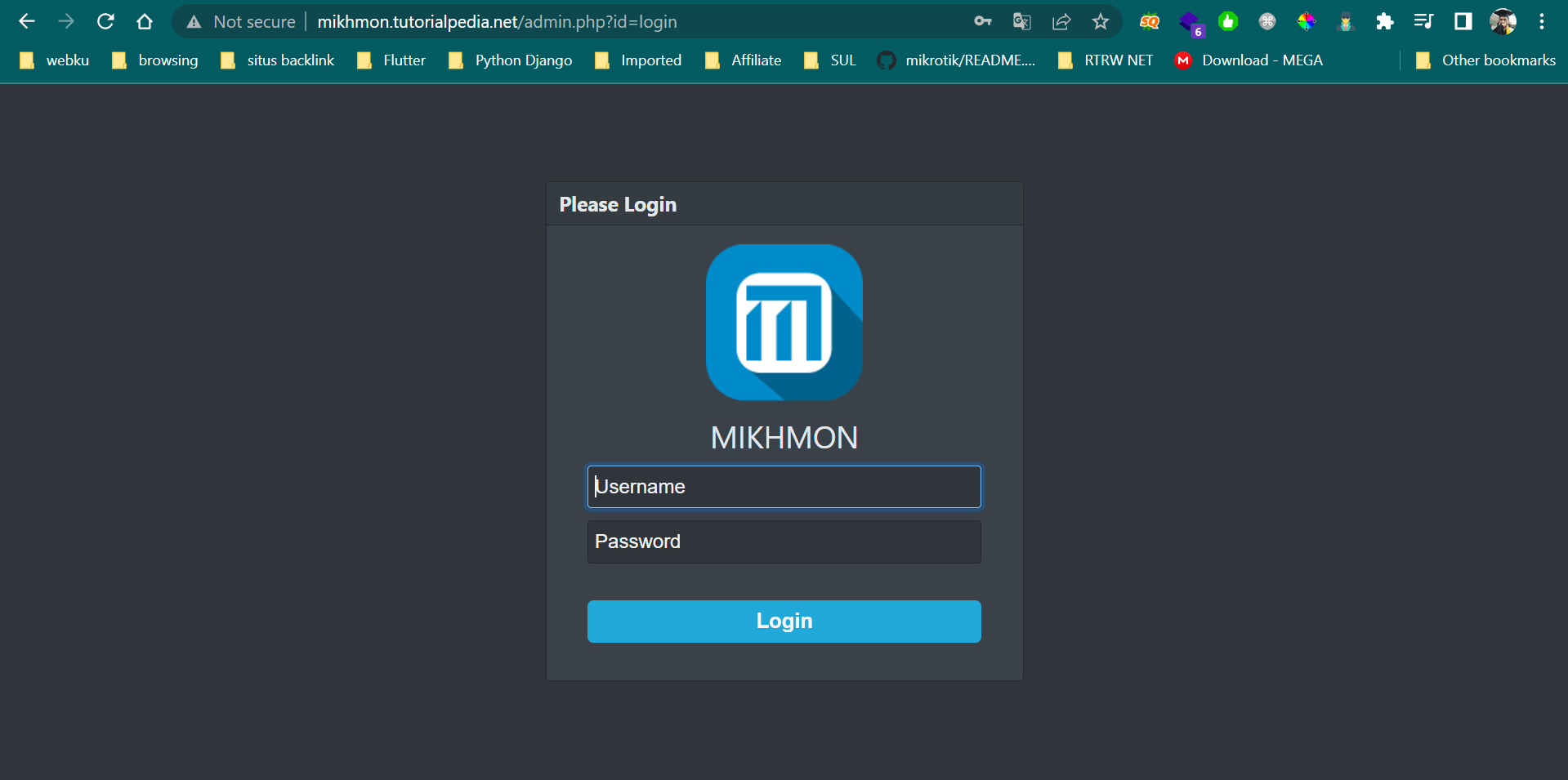

MikroTik Hotspot Monitor adalah aplikasi berbasis web (MikroTik API PHP class) untuk membantu manajemen Hotspot MikroTik. Khususnya MikroTik yang tidak mendukung User Manager.

Mikhmon bukan radius server, jadi tidak mesti senantiasa aktif. Mikhmon dapat diaktifkan dikala dibutuhkan atau sesuai keperluan.



Saat ini mikhmon sudah ada model 4, yang mana tampilan dari dashboard sangat berlawanan sekali dari versi sebelumnya. Berikut penampilan modern dari mikhmon. Untuk mendownloadnya silahkan klik link berikut MIKHMON.

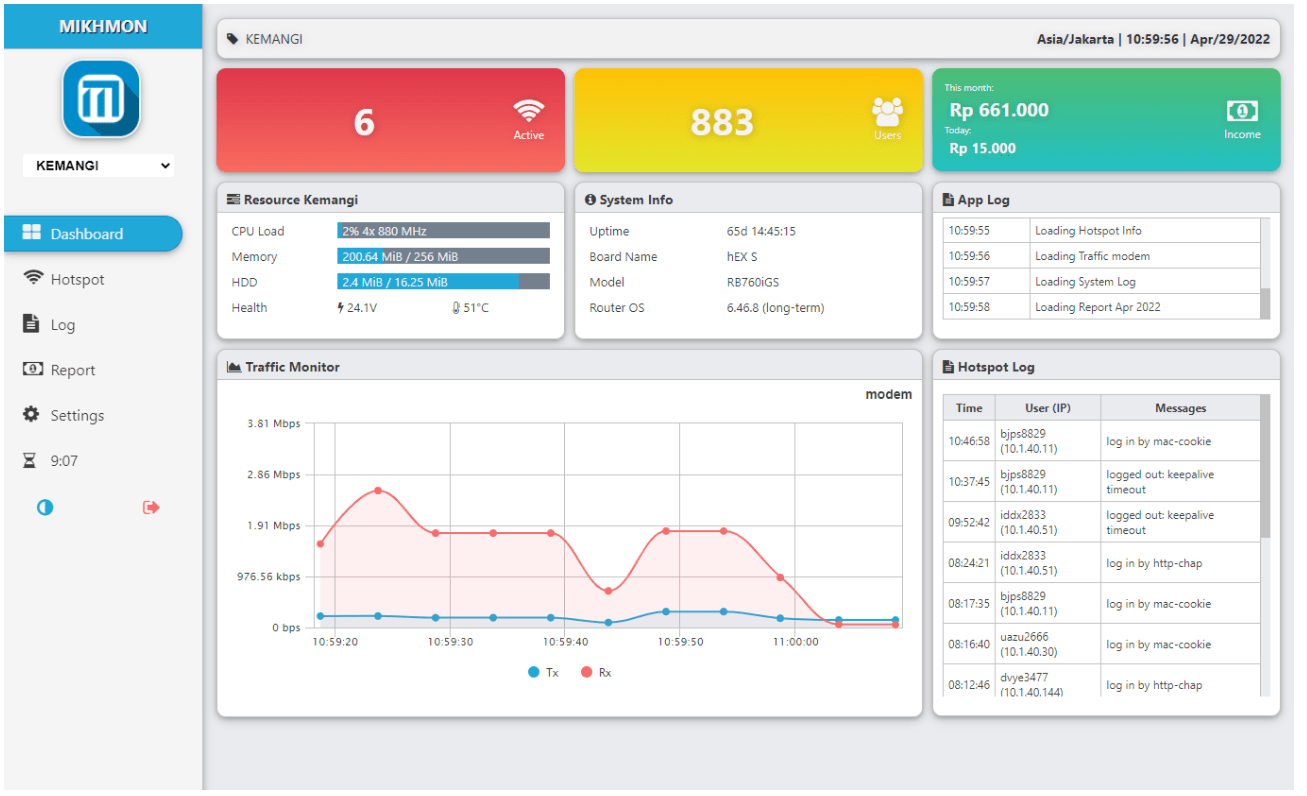

Tampilan terbaru mikhmon.





2. MIKBOTAM



MIKBOTAM yaitu aplikasi yang dibuat dengan menggunakan bahasa pemograman PHP dengan tujuan memudahkan dalam pengaturan dan administrasi Mikrotik kita bisa menciptakan akun hotspot, generate voucher DLL dengan derma aplikasi MIKBOTAM. MIKBOTAM sendiri memakai port API Mikrotik supaya MIKBOTAM dan Mikrotik mampu saling terhubung, voucher yang sudah dibentuk oleh Mikbotam mampu langsung di kirim dengan menggunakan Bot Telegram, hal ini menjadi keunggulan tersendiri dari aplikasi Mikbotam.



Tampilan dashboard mikbotam.



3. PHPMixBill



PHPMixBill yaitu aplikasi billing Hotspot dan PPPOE untuk Mikrotik dengan menggunakan bahasa pemograman PHP dan menggunakan API Mikrotik selaku komunikasi dengan router.



Fitur:





• • Billing Hotspot & PPPOE



• • Manajemen Bandwidth



• • User yang telah habis kurun berlaku voucher akan terputus otomatis



• • Voucher genarator



• • Multi Bahasa



• • Laporan Penjualan



• • Database backup/restore



• • Multi Router Mikrotik





Aplikasi PHPMixBill ini mampu anda dapatkan secara gratis melalui link berikut.



Tampilan dashboard PHPMixBill.



4. Mixradius



MikroTik External Radius merupakan sebuah aplikasi berbasis web (PHP) yang berfungsi sebagai aplikasi billing untuk administrasi HOTSPOT , RTRWNET atau Mini ISP dan menggunakan radius server sebagai backend radius.



Aplikasi ini mempunyai fitur yang sangat lengkap yang akan memperlihatkan kemudahan dan manajemen yang lebih terkontrol serta terencana.



Fitur UMUM :





• • Tampilan GUI yang simple dan mudah dimengerti



• • Terintegrasi dengan MikroTik



• • Support Hotspot dan PPP ( PPPoE, PPtP/L2tP, SStP/OpenVPN )



• • Support mode PREPAID dan POSTPAID untuk tipe member atau customer



• • CustomerID / ID Pelanggan yang digenerate otomatis (bisa juga dikostum sendiri)



• • Backup, restore dan reset ( default database configuration ) database



• • Support Import (CSV) dan Export Data (CSV, WORD, EXCEL)



• • Monitoring user online dan user expire



• • Mendukung monitoring user online dam user expire



• • Memiliki pilihan untuk kepemilikan profile, member atau voucher



• • Form Pendaftaran Pelanggan yang lebih lengkap



• • Design invoice yang simple dan menarik



• • Support untuk print atau cetak invoice/data tagihan



• • Manajemen keuangan yang terpisah untuk masing-masing akun operator/Reseller



• • Sistem Deposite atau Topup Saldo untuk akun operator/Reseller



• • Sistem Deposite atau Topup Saldo yang telah terintegrasi Payment Gateway (NicePay, Midtrans dan PayPal)



• • Manajemen laporan deposite atau topup saldo dari operator/reseller



• • Manajemen laporan pendapatan dan tagihan belum dibayar yang terpisah



• • Statistik laporan pendapatan bulanan



• • Manajemen laporan Pengeluaran atau Biaya Keluar



• • Notifikasi SMS untuk registrasi konsumen gres, berita jatuh tempo serta notifikasi perpanjangan masa aktif (harus berlangganan API SMS, NexMo, OneWaySMS, iSMS dan MedanSMS Reguler)



• • Notifikasi Email untuk pendaftaran konsumen baru, berita jatuh tempo serta notifikasi perpanjangan kurun aktif (mampu menggunakan SMTP Gmail atau SMTP Khusus)



• • Notifikasi Whatsapp untuk registrasi konsumen baru, isu jatuh tempo serta notifikasi perpanjangan kala aktif (harus berlangganan Whatsapp API di WABLAS, STARSENDER atau MESSAGEBIRD)



• • Payment Gateway (DUITKU, XENDIT, NICEPAY, MIDTRANS, IPAYMU, dan PAYPAL), perpanjangan abad aktif secara otomatis jika pembayaran sudah terdeteksi berhasil



• • Payment Gateway Reports (DUITKU, XENDIT, NICEPAY, MIDTRANS, IPAYMU, dan PAYPAL)



• • Akun operator/reseller terisolasi dengan akun user yang lain



• • Pengaturan profil bandwidth yang lebih spesifik ( limit-at, max-limit dan burst )



• • Tersedia menu ekspor member atau voucher dalam format CSV, MS Excel atau MS Word



• • Tersedia beberapa opsi izin lanjutan untuk akun operator dan manager mirip membuat profile sendiri,izin akses API HOTSPOT (view atau manage) dan API PPPOE (view atau manage)



• • Terintegrasi dengan API MikroTik ( resource, interface and graph, hotspot server, server profile, hotspot online, hotspot logs, pppoe server, pppoe online, pppoe logs, dhcp lease, ip binding, walled garden, ip host )



• • Dan lain-lain, Silahkan Cek Demo













• • Design Voucher yang simple dan menawan



• • Editor Template Voucher



• • Bisa Menambahkan Template Voucher Sendiri (Kostum HTML) dan Menu Selektor Template Saat Print Voucher



• • Voucher sudah support QRCode



• • Voucher Generator mendukung untuk semua jenis Login Page (Username + Password atau Voucher Code)



• • Voucher Generator mendukung beberapa pilihan variasi isyarat atau username



• • Menu Print/Cetak Voucher dengan beberapa opsi (cetak semua, cetak yang dipilih, cetak menurut prefix)



• • Template selector dan Hotspot Domain Selector pada hidangan print/cetak voucher



• • Mendukung mode Time Based, Quota Based, atau Unlimited



• • Penambahan paket (perpanjangan billing) tidak menetralisir waktu yang tersisa dan Otomatis memperbaharui periode aktif



• • Support Bind On Login (kunci mac address perangkat user saat pertama login)



• • Pergantian ke profile isolir secara otomatis disaat expired



• • Mendukung pilihan IP Address statis dan dinamis (PPP Type Only)



• • Dan lain-lain, Silahkan Cek Demo





Link Demo Versi Terbaru ( view only ) :

https://demo.mixradius.com

username & password : demo



Untuk mixradius sendiri terdapat dua macam produk adalah Cloud Mixradius dan Cloud Billspot. Dimana perbedaan keduanya terdapat pada engine yang digunakan. Cloud Mixradius memakai engine radius server sehingga semua data seperti user dsb. akan tersimpan secara cloud (tidak didalam storage lokal mikrotik  lagi). Sedangkan Cloud Billspot menggunakan API untuk me-manajemen user, sehingga user akan tersimpan secara setempat di mikrotik anda.



Oh ya, perlu diketahui mixradius sendiri merupakan aplikasi berbayar, untuk harga termurahnya sendiri adalah 50k/month.



5. RadBoox



RadbooX yaitu Applikasi Radius Server untuk pengguna mikrotik yang menerapkan metode Otentikasi, Otorisasi, dan Akuntansi (AAA) pada jaringan PPPoE dan Hotspot selaku Network Access.



Fitur :





• • Notifikasi Via WhatsApp Menggunakan Nomor Sendiri



• • Generate invoice otomatis oleh tata cara



• • Support Payment Pascabayar dan Prabayar



• • Rekap Laporan Harian dan Bulanan



• • Rekap Laporan Harian dan Bulanan



• • Data Terpusat



• • Payment Gateway





Untuk harga per bulan untuk sewa radboox adalah dimulai dengan 100k/month.



6. RLRADIUS



RL Radius yakni Aplikasi Billing MikroTik PPPoE, DHCP dan Hotspot yang dikembangkan dengan PHP dan Radius.



Billing RL Radius sangat cocok dipakai sebagai billing mikrotik rtrwnet maupun ISP yang mempunyai banyak MikroTik serta lokasi yang berlawanan beda, namun dengan database terpusat pada satu server, klien anda cuma butuh 1 akun saja supaya mampu terhubung ke jaringan yang anda miliki, bebas dari router mana saja, asalkan mikrotik sudah terhubung ke server RL Radius.



Untuk harga RLRADIUS dimulai 100k/month namun RLRADIUS memutuskan biaya pendaftaran sebesar 250k otc (one time charge)



Itulah beberapa aplikasi billing rtrw net yang mungkin mampu anda coba untuk me-manajemen user pppoe maupun hotspot.





Cara Remote Mikrotik – Pada postingan kali ini, aku akan mencoba mengembangkan panduan cara remote mikrotik dari luar jaringan. Lalu, apasih fungsinya remote mikrotik dari luar jaringan (remote jarak jauh). Fungsinya ialah biar anda bisa mengakses mikrotik yang berada dirumah dikala kamu sedang berpergian atau jauh dari rumah.





Untuk cara remote mikrotik dari luar jaringan, anda bisa menggunakan 2 cara yakni:





1. 1. Memanfaatkan IP Public ISP



1. 1. Menggunakan VPN





Untuk cara pertama tidak akan saya diskusikan pada panduan kali ini, melainkan saya akan membicarakan cara remote mikrotik memakai VPN.



Sebelum ke tutorialnya, kamu diwajibkan mempunyai VPN terlebih dulu. Jika belum memiliki, kau mampu pendaftaran dahulu disini https://my.tunnel.id/register.



di tunnel.id vpn remote sungguh murah sekali cuma 1rb/bulan, namun kita hanya mampu memakai 1 port saja. jikalau ingin menggunakan port lain kau perlu mengubahnya apalagi dahulu pada dashboard tunnel.id.



Cara Remote Mikrotik dari Luar Jaringan dgn VPN



1. Login ke dashboard tunnel.id



2. Di bab hidangan masuk ke sajian VPN -> Beli VPN Remote.



Silahkan pilih server VPN yang tersedia.





• • Username isi dengan username yang dikehendaki, sekurang-kurangnya4 karkter optimal 24 aksara.



• • Password isi dengan password yang dikehendaki, minimal 6 karkter maksimal 24 aksara.



• • Port isi dengan port yang diharapkan, teladan 8291 (Winbox), 8728 (API), 80 (Webfig).



• • Dengan mengaktifkan Auto Debet akun akan otomatis diperpanjang, jika kamu mempunyai cukup saldo di wallet kamu.



• • Klik Order untuk membuat akun.





Konfigurasi Akun VPN Remote



Setelah mengklik Order kamu akan diberikan info akun VPN Remote.



Penjelasan





• • Remote address berisi host dan port untuk mengakses service yang diiginkan, untuk port terdiri dari angka yang random.



• • Port Service merupakan service yang hendak di remote.





Konfigurasi



Klik Copy To Terminal untuk menyalin arahan script, klik sajian Terminal di sebelah kiri lalu tempel kode script kan tekan Enter.



Buka sajian Inferface, Jika terdapat interface OVPN Client dengan tanda R (Running) bermakna akun vpn sudah terkoneksi dengan baik.



Pengunaan VPN Remote

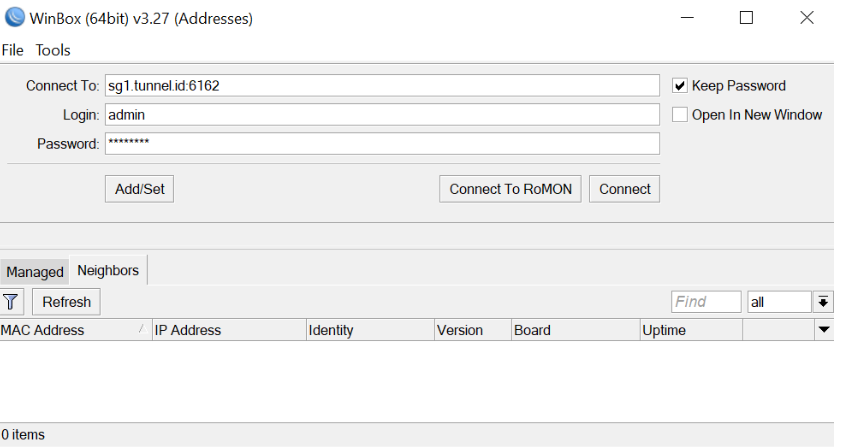

Mengakses Winbox



Salin gosip akun bab Remote Address tempel pada bab Connect To di winbox.



Masukan Username dan Password mikrotik, kemudian klik Connect.



Sekarang, anda telah berhasil remote mikrotik dari luar jaringan.

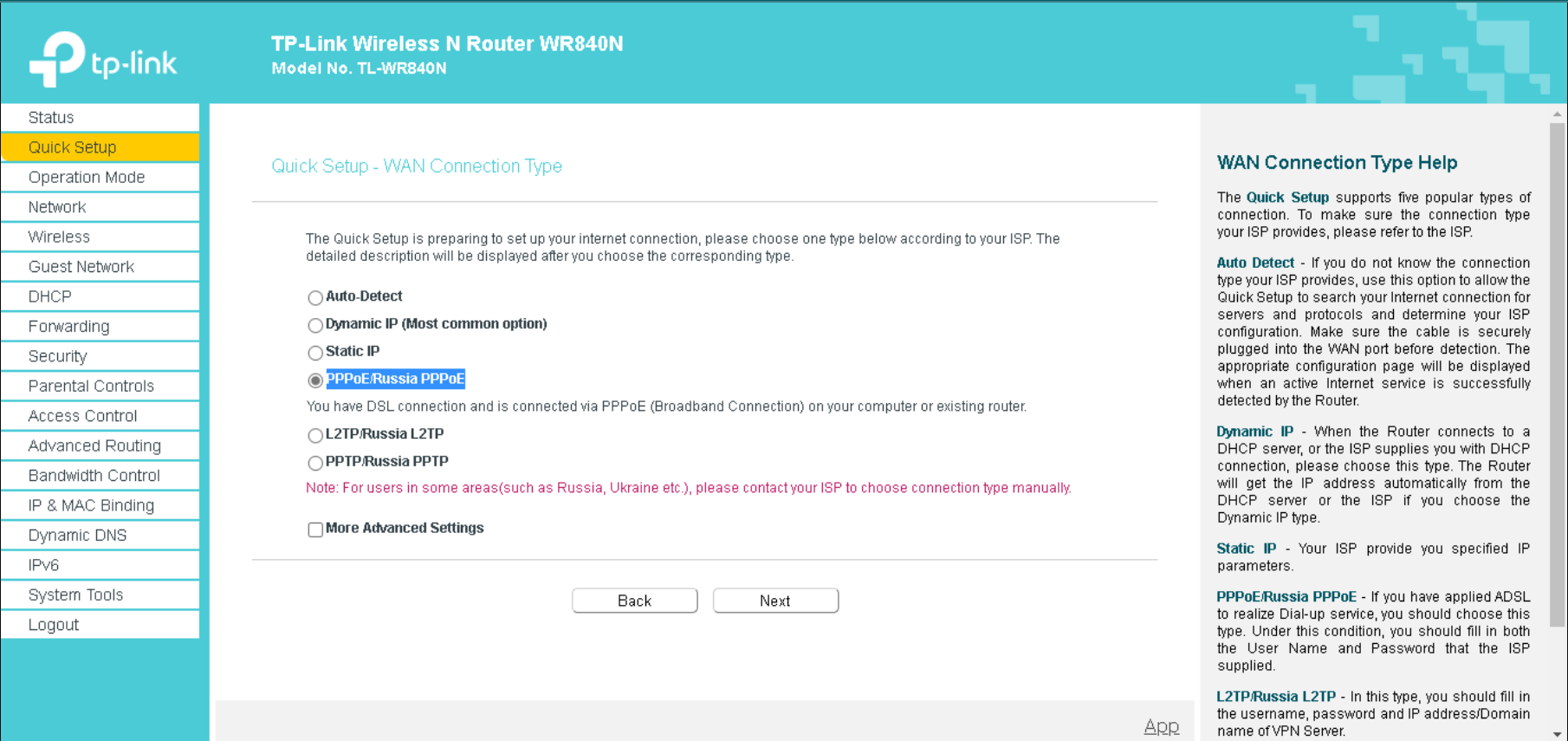

Cara Setting PPPoE Client – Pada artikel sebelumnya saya sudah menunjukkan tutorial bagaimana Cara Setting PPPoE Server di Mikrotik. Pada panduan berikutnya, kita akan mengaplikasikan pppoe kepada client. Dimana, pada pola kali ini kita menggunakan router sejuta umat yakni TP Link WR840n.



Jika anda belum mempunyai router tersebut anda mampu membelinya melalui link berikut. Tokopedia

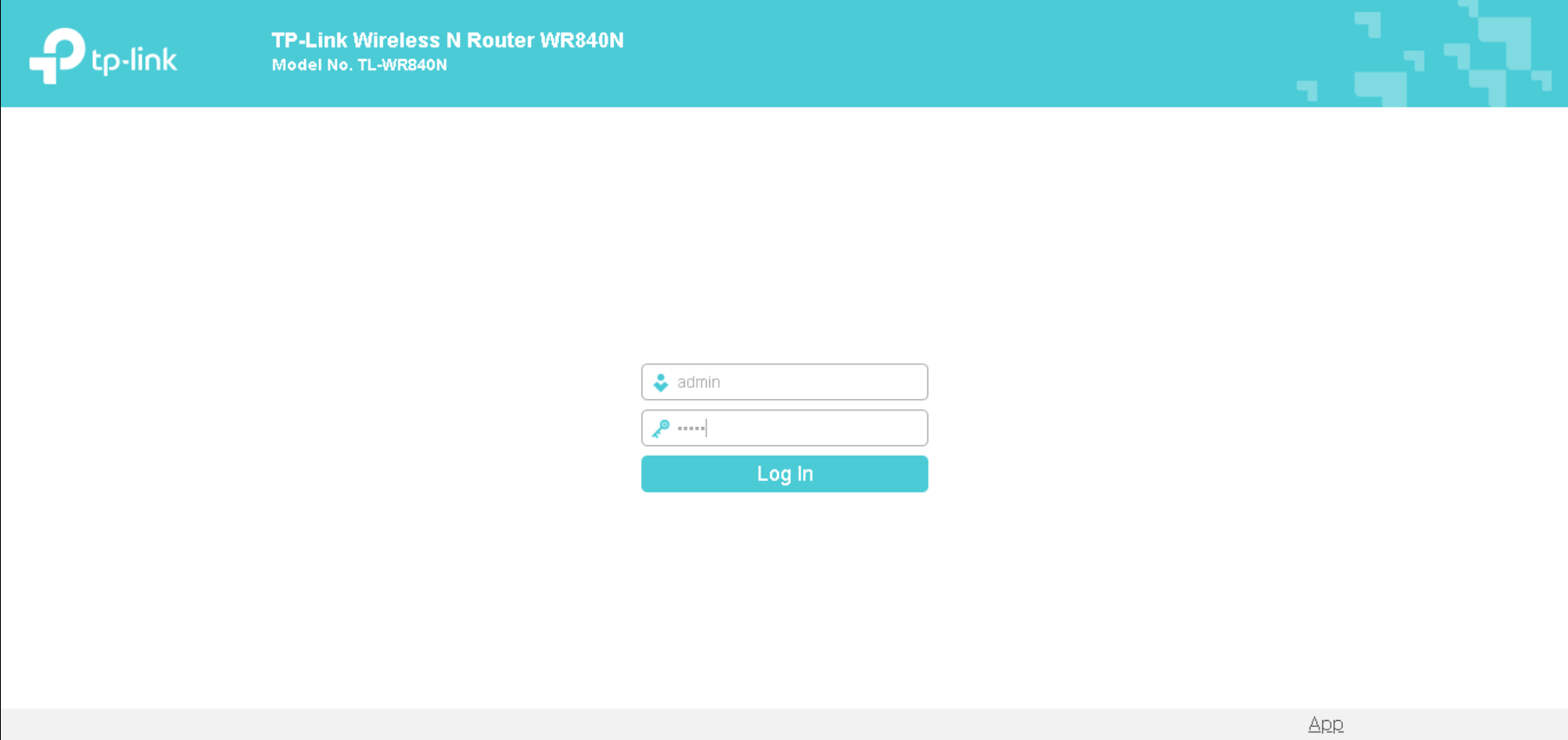

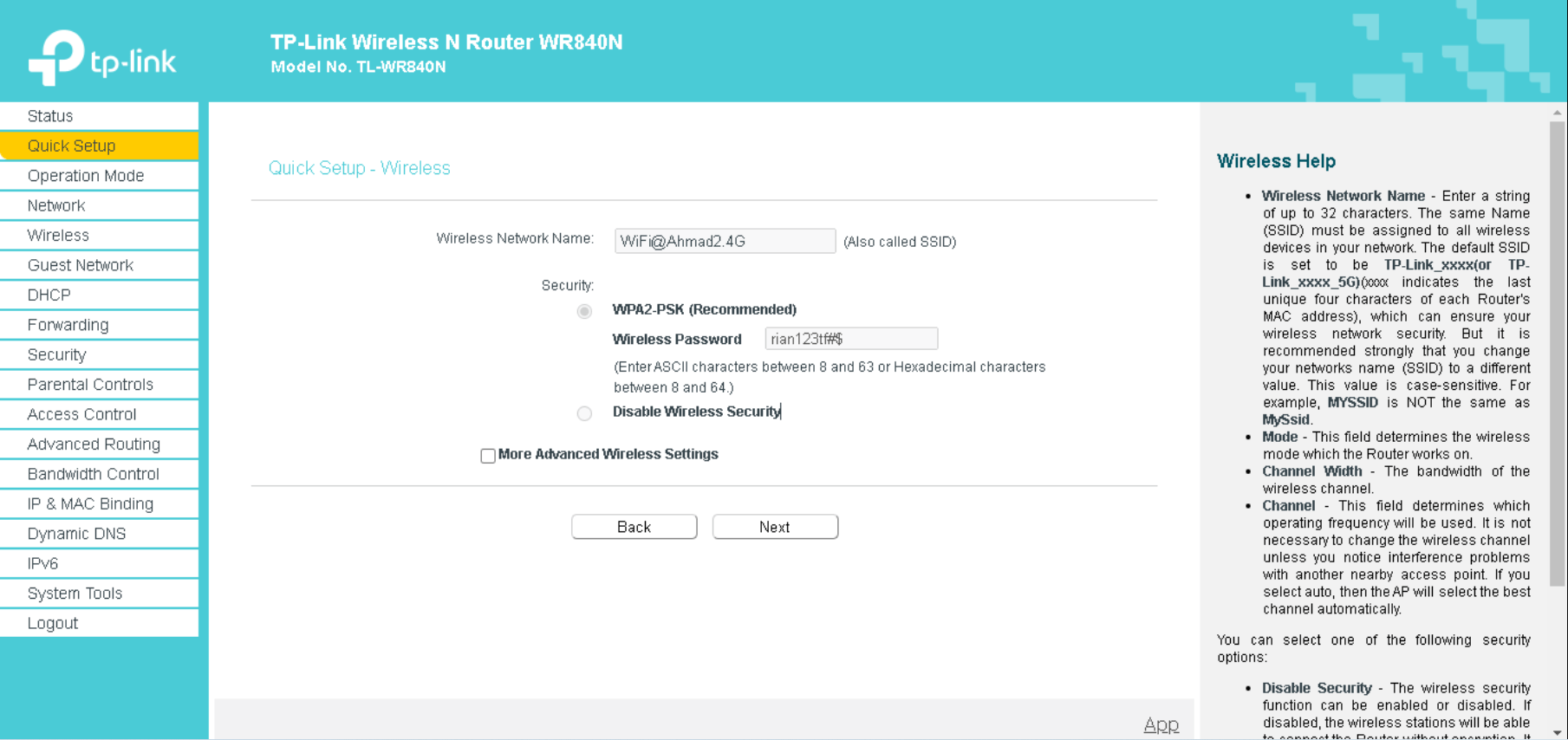

Kenapa memakai TP Link WR840n?



Karena, selain konfigurasinya yang mudah, tp link wr840n juga aneka macam fitur-fitur dan mode-nya.



Fitur/Mode TP Link WR840n





• • Router Mode



• • Access Point Mode



• • Range Extender Mode



• • WISP Mode





Spesifikasi





Operating Frequency	2.4-2.4835GHz
Lain-lain	Guest Network: 2.4GHz Guest Network x1
Antarmuka / Interface	4 10/100Mbps LAN PORTS   4 10/100Mbps LAN PORTS
Kesesuaian Sistem Operasi	Windows 2000/XP/Vista™, Windows 7, Windows 8, Windows 8.1, Windows 10 or Mac OS or Linux-based operating system
Garansi	12 Bulan dari Distributor Resmi di Indonesia
Encryption	64/128-bit WEP, WPA / WPA2,WPA-PSK / WPA2-PSK
Standards Protocol	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Data Rates	Up to 300Mbps
Antena	2 x External Antenna
Dimensi Produk	18,2 x 12,8 x 3,5





Cara Setting Mode PPPoE Client di TP-Link WR840N



Sebelum kita masuk ke inti tutorial kali ini langkah pertama yang harus anda lakukan adalah dengan menghubungkan kabel lan dengan port WAN yang terdapat didalam router tersebut. Langsung saja kita tutorial cara settingnya, selaku berikut :





1. 1. Masuk pada halaman utama TP-Link WR840N di browser dengan mengetik ip defaultnya ialah 192.168.0.1



1. 1. Nantinya anda akan diarahkan kehalaman utama tp link, lalu masukan username dan password yang berada dibelakang router tersebut. username : admin, password:admin



1. 1. Selanjutnya masuk pada hidangan Quick Setup > pilih mode Wireless Router dan klik tombol Next.



1. 1. Setelah itu pilih mode PPPoE/Russia PPPoE.



1. 1. Langkah berikutnya, masukan username dan password pada PPPoE yang sudah anda buat pada Mikrotik sebelumnya dan klik tombol Next. (Untuk Secondary Connection silahkan pilih Disable atau sesuai yang anda inginkan)



1. 1. Setelah itu pada bagian Wireless tinggal kamu sesuaikan nama wifi dan password yang anda harapkan.



1. 1. Apabila seluruh proses telah simpulan, langkah terakhir ialah klik tombol save untuk menyimpan seluruh settingan yang telah anda setting.



1. 1. Selesai





Untuk mode router ini tidak hanya menggunakan metode PPPoE saja namun anda bisa memakai mode lainnya mirip DHCP, ataupun Static. Untuk memakai mode ini sangat diwajibkan untuk menggunakan port WAN karena nantinya akan terhubung ke server.



Mungkin sekian dahulu pembahasan kita kali ini wacana bagaimana Cara Setting Mode PPPoE Client di TP-Link WR840N, lebih dan kurang saya mohon maaf bila artikel ini berfaedah buat temen-teman alangkah baiknya untuk melaksanakan share ke temen-temen lainnya sekian dan terima kasih.





Cara Setting PPPoE Server – Pada bimbingan sebelumnya kita telah berguru perihal bagaimana Cara Setting Hotspot Voucher di Mikrotik. Kali ini, saya akan melanjutkan sesi bimbingan mikrotik adalah Cara Setting PPPoE Server di Mikrotik. Pada bimbingan sebelumnya juga saya sudah membicarakan Apa itu Mikrotik dan Fungsinya dan Konfigurasi Dasar Mikrotik. Jika kamu belum familiar dengan mikrotik, kamu bisa membaca artikel tersebut terlebih dulu.



PPPoE adalah kependekan dari Point-to-Point Protocol over Ethernet yang ialah protokol dalam jaringan untuk menghubungkan komunikasi antara dua buah jaringan atau dua buah port ethernet dengan model tunneling dan juga sebagai virtual dial-up dalam jaringan.

Mikrotik ialah salah satu router yang mendukung konfigurasi pppoe server dan client. Namun, disini aku cuma akan mengulas bagaimana cara mengkonfigurasi pppoe server saja.



Fungsi PPPoE Server Pada Router Mikrotik

Pada router mikrotik terdapat 2 (dua) jenis pppoe, adalah pppoe server dan pppoe client, namun di postingan ini saya cuma akan konsentrasi ke pembahasan pppoe servernya saja. Apa itu pppoe dan apa fungsi nya pada sebuah jaringan yang memakai mikrotik selaku router gatewaynya? Untuk pengertian pppoe ini telah aku singgung di paragraf paling atas postingan ini, silahkan kau scroll ke atas untuk mengetahui penjelasannya.

Sedangkan fungsi dari pppoe server (menurut pengetahuan saya) ialah selaku salah satu jenis koneksi pada sebuah jaringan, koneksi berbasis pppoe umumnya dipakai oleh Internet Service Provider (ISP), koneksi pppoe ini biasa digunakan selaku pengganti IP statik dan juga IP dinamis yang akan diberikan terhadap client.



Cara Setting PPPoE Server di Mikrotik



Pada tutorial kali ini aku akan mencoba melaksanakan konfigurasi PPPoE pada port ethernet yang serupa dengan Hotspot. Jadi, 1 port ether mikrotik akan mengeluarkan 2 IP sekaligus yaitu IP pppoe (192.168.100.1/254) dan juga ip hotspot(10.20.30.1/254).



Setup PPPoE server

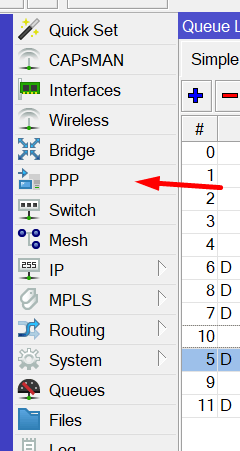

1. Buka winbox, kemudian masuk ke sajian PPP

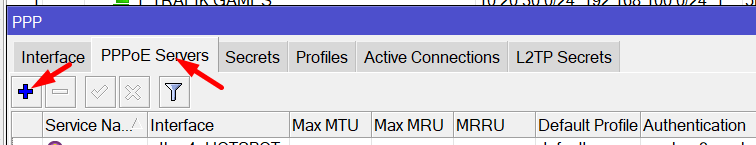

2. Klik sajian PPPoE Server lalu klik tambah (+)

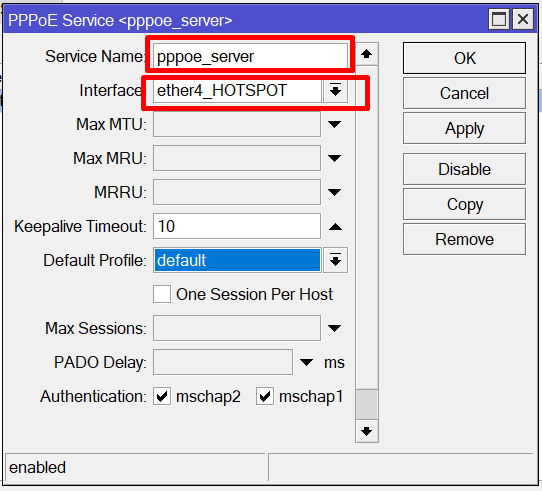

3. Lalu isi Service Name dengan nama server pppoe yang kau kehendaki, kemudian pada interface pilih ethernet yang akan di jadikan pppoe, pada tutorial ini aku menggunakan ether4_Hotspot biar 1 port tersebut bisa dipakai untuk hotspot dan juga pppoe. Makara, saat pembagian ip nanti kita bisa meminimalisir switch hub artinya 1 switch hub tersebut mampu dipakai untuk Hotspot dan juga pppoe.

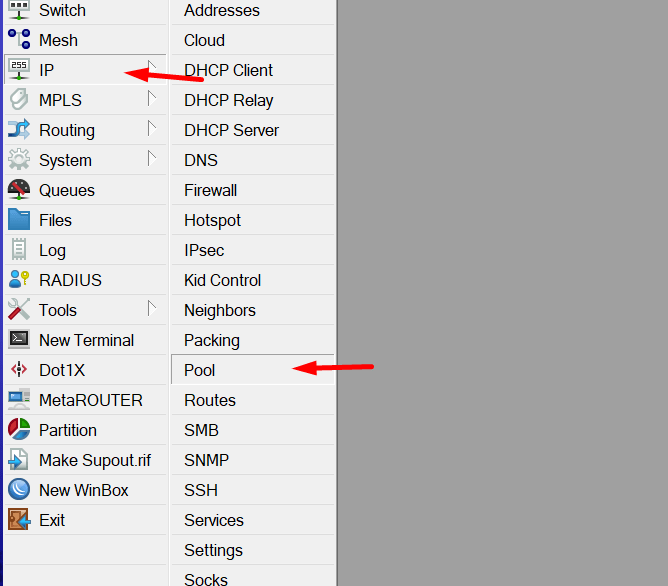

4. Sebelum menertibkan Profile dan juga Secret, kita akan mengontrol IP Pool terlebih dulu. Agar nantinya dikala ada penambahan user pppoe baru kita tidak perlu menentukan ip yang mau dipakai. seluruhnya akan dikelola oleh IP Pool ini. Untuk mengontrol IP pool masuk ke hidangan IP – Pool

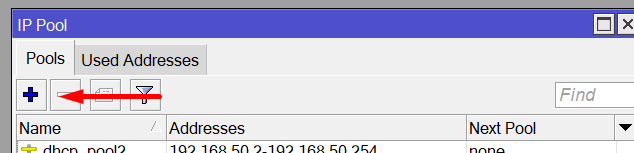

5. Lalu klik icon tambah (+)

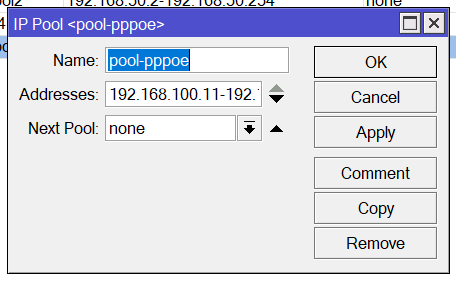

6. Masukkan nama ip pool misal : pool-pppoe, Lalu pada bab adresses gunakan ip yang kamu mau. Pada tutorial kali ini saya menggunakan ip range 192.168.100.11-192.168.100.254. Untuk menentukan ip ini mesti berlawanan dari ip segmen lain mirip hotpost dsb. dihentikan sama.





Membuat Profiles PPPoE



Profile ini berfungsi untuk menentukan batas-batas-batasan untuk setiap client PPPoE mirip kecepatan internet dsb.

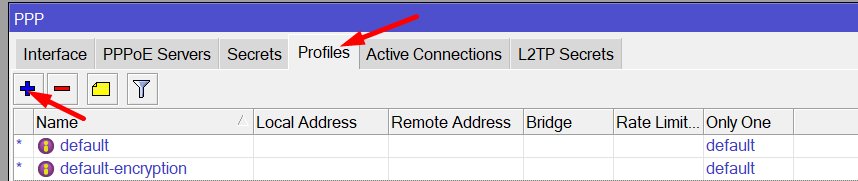

1. masuk ke menu PPP – Profiles kemudian klik tambah (+)

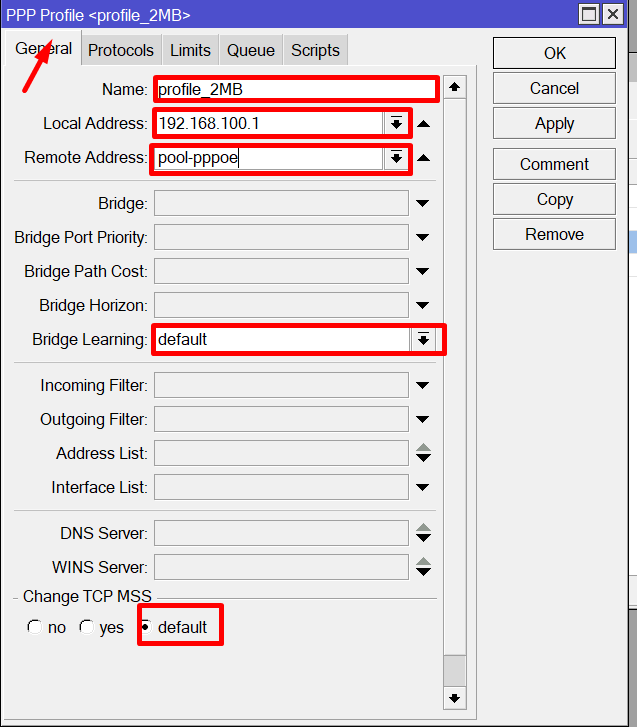

2. pada bimbingan kali ini saya akan menciptakan profile untuk user dengan kecepatan 2Mbps





• • • • Name : isi dengan nama profile bebas.



    • • Local address : isi dengan gateway dari PPPoE server



    • • Remote Address : pilih Ip Pool yang sudah kita buat sebelumnya



    • • Bridge Learning : biarkan default



    • • Change TCP MSS : biarkan default

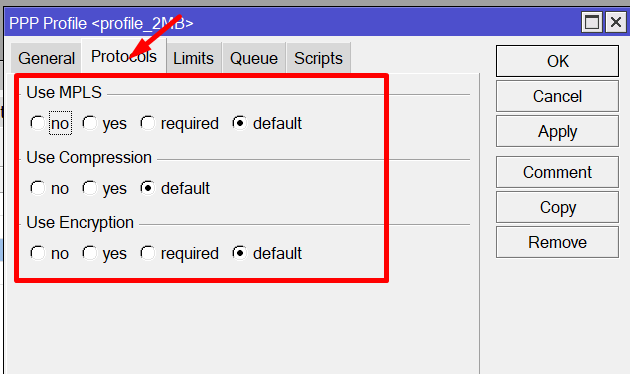

3. Pada tab Protocols biarkan seluruhnya default

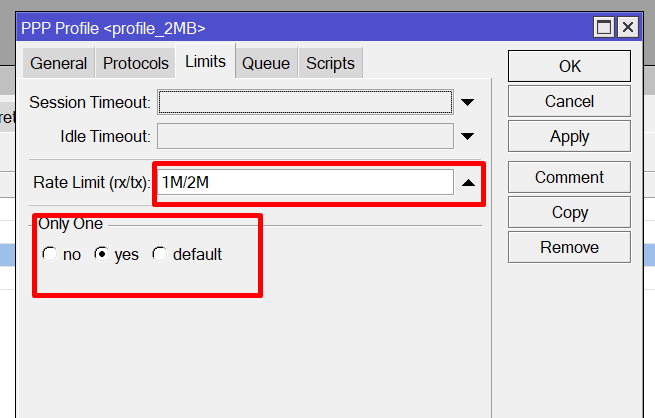

4. pada tab Limits sesuaikan kecepatan internet untuk profile tersebut. Misal pada bimbingan kali ini saya akan memperlihatkan limit 1Mbps upload dan 2Mbps Download.



5. Jika telah, klik Apply/OK



Membuat Secret PPPoE

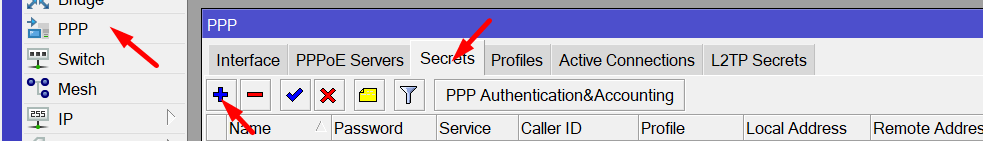

1. klik sajian PPP – Secret

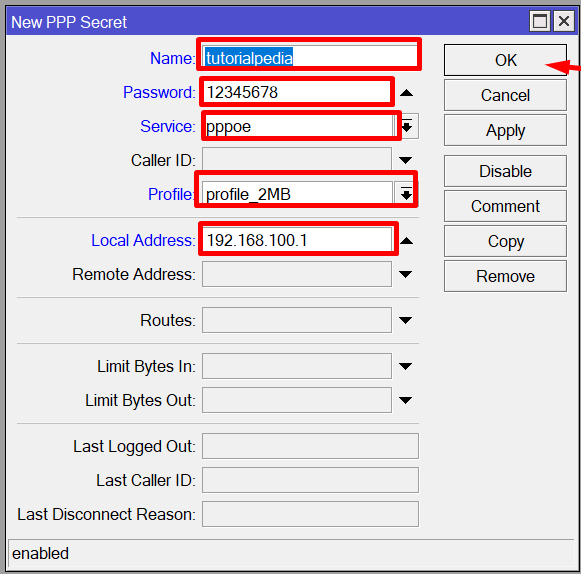

2. Buat username dan password. username dan password ini akan digunakan untuk dial-up ke pppoe server.





• • • • Name : isi dengan username pppoe yang hendak dipakai.



    • • Password : isi dengan password pppoe yang hendak dipakai.



    • • Service : untuk service ini kamu mampu menentukan pppoe



    • • Profile : pilih profile yang sudah dibentuk tadi.



    • • Local Address : isi dengan ip gateway pppoe









Jika telah simpulan, klik OK.



Pada tahap ini kamu sudah sukses melakukan setting pppoe server di mikrotik. Langkah selanjutnya ialah kita akan melaksanakan konfigurasi pppoe pada client. untuk tutorialnya akan aku buatkan pada artikel berikutnya. jadi, stay tune



Cara Setting Hotspot Voucher – Pada panduan sebelumnya, kita sudah membahas apa itu mikrotik dan bagaimana cara melakukan konfigurasi dasar biar mikrotik kita bisa terhubung dengan internet.



Router Mikrotik memiliki banyak fitur, salah satu fitur yang cukup terkenal dan banyak digunakan ialah Hotspot. Kita sering mendapatkan sinyal internet wifi yang di password. Makara bila ingin mengakses wifi tersebut mesti tahu password-nya apalagi dahulu. Namun berlainan dengan Hotspot, kebanyakan wifi hotspot tidak di password dan semua user mampu connect dan akan diarahkan ke halaman login di Web Browser. Tiap user bisa login dengan username dan password yang berbeda-beda. Metode semacam inilah yang sering kita temukan di Kampus, wifi Cafe, Sekolah, Kantor, maupun area publik yang lain.



Hotspot merupakan fitur gabungan dari aneka macam service yang ada di Mikrotik, antara lain :





• • DHCP server, digunakan untuk memberi layanan IP otomatis ke user



• • Firewall NAT, untuk mentranslasi IP user ke IP yang mampu dimengerti ke internet



• • Firewall filter, untuk memblock user yang belum melakukan login



• • Proxy, untuk memperlihatkan penampilan halaman login



• • dan sebagainya





Tetapi beruntungnya, service-service tersebut tidak butuhkita buat secara manual. Bagaimana langkahnya, mampu dijabarkan sebagai berikut :



Perlu dikenali, sebelum mengikuti tutorial berikut, pastikan mikrotik anda telah melaksanakan konfigurasi dasar apalagi dahulu.



Cara Setting Hotspot Voucher di Mikrotik

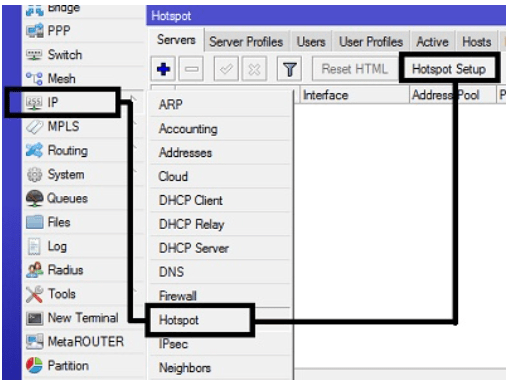

1. Buka winbox, kemudian masuk ke menu IP > Hotspot > Hotspot Setup.



2. Dengan menekan tombol Hotspot Setup, wizard Hotspot akan menuntun kita untuk melakukan setting dengan memperlihatkan kotak-kotak dialog pada setiap langkah nya.

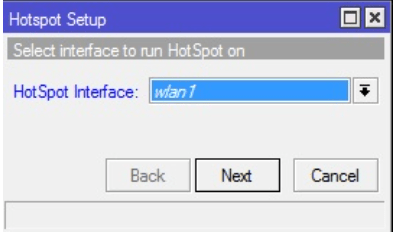

3. Langkah pertama, kita diminta untuk menentukan interface mana Hotspot akan diaktifkan. Pada masalah kali ini, Hotspot diaktifkan pada wlan1, dimana wlan1 sudah kita set selaku access point (ap-bridge). Selanjutnya klik Next.

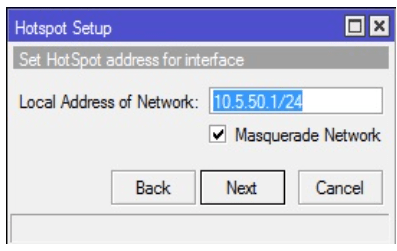

4. Jika di interface wlan1 sudah terdapat IP, maka pada langkah kedua ini, secara otomatis terisi IP Address yang ada di wlan1. Tetapi bila belum terpasang IP, maka kita bisa menentukan IP nya di langkah ini. Kemudian Klik Next.

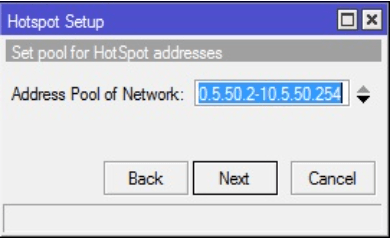

5. Langkah ketiga, pastikan range IP Address yang mau diberikan ke user (DHCP Server). Secara default, router otomatis memberikan range IP sesuai dengan prefix/subnet IP yang ada di interface. Tetapi kita mampu merubahnya jikalau diharapkan. Lalu klik Next.



kiat : Jika anda ingin menggunakan lebih dari 1 access point  maka range ipnya mulai dari misal. 11-254 sebab ip 2-10 nantinya akan digunakan untuk IP acess point.

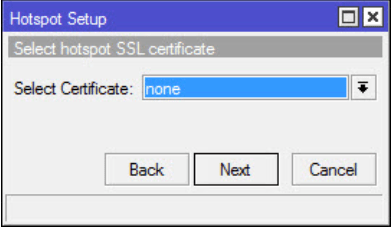

6. Langkah selanjutnya, menentukan SSL Certificate jikalau kita akan menggunakan HTTPS untuk halaman loginnya. Tetapi kalau kita tidak memiliki akta SSL, kita pilihl none, kemudian klik Next

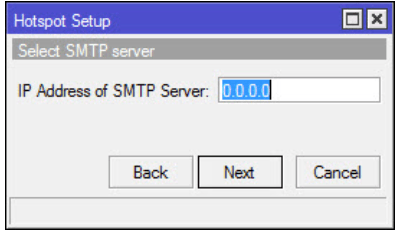

7. Jika diharapkan SMTP Server khusus untuk server hotspot bisa ditentukan, sehingga setiap request SMTP client diredirect ke SMTP yang kita pastikan. Karena tidak disediakan smtp server, IP 0.0.0.0 kami biarkan default. Kemudian klik Next.

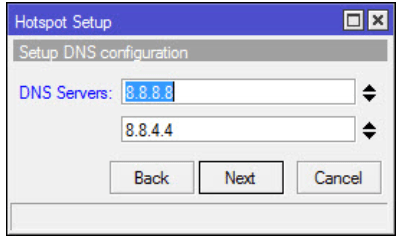

8. Di langkah ini, kita meentukan alamat DNS Server. Anda mampu isi dengan DNS yang diberikan oleh ISP atau dengan open DNS. Sebagai contoh, kita memakai DNS Server Google. Lalu klik Next.

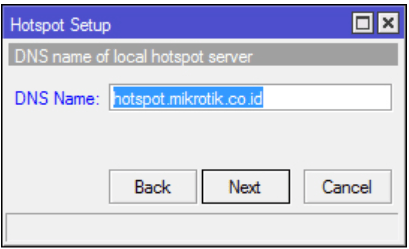

9. Selanjutnya kita diminta memasukkan nama DNS untuk local hotspot server. Jika diisikan, nantinya setiap user yang belum melaksanakan login dan akan akses ke internet, maka browser akan dibelokkan ke halaman login ini. Disini DNS name sebaiknya menggunakan format FQDN yang benar. Jika tidak diisikan maka di halaman login akan menggunakan url IP address dari wlan1. Pada kasus ini, nama DNS-nya diisi “hotspot.mikrotik.co.id”. Lalu klik Next.



untuk DNS Name mampu di ubah menggunakan dns lain sepert : namaanda.com



10. Langkah terakhir, tentukan username dan pasword untuk login ke jaringan hotspot Anda. Ini ialah username yang hendak kita gunakan untuk menjajal jaringan hotspot kita.

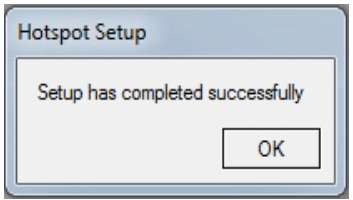

Sampai pada langkah ini, kalau di klik Next maka akan muncul pesan yang menyatakan bahwa setting Hotspot sudah selesai.







Saat ini kita hotspot kita belum sungguh-sungguh berfungsi, alasannya kita belum membuat Profiles dan Users untuk login ke hotspot mikrotik



Membuat Profile Hotspot Mikrotik

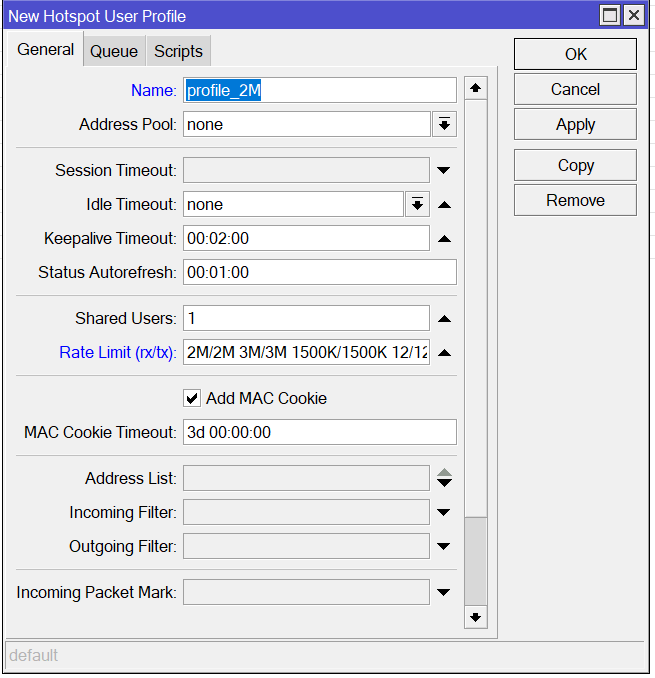

• • Masuk ke sajian IP – Hotspot – User Profile lalu klik tambah (+)



• • Buat profile baru, contoh kali ini kita akan membuat profile 2Mbps
    • • Name : isi dengan nama profile



    • • Shared Users : Jumlah perangkat yang diperbolehkan login dengan user/voucher yang sama



    • • Rate Limit : Batas kecepatan yang akan diberikan pada profile tersebut. Untuk rate limit anda mampu memakai Burst Calculator







• • Jika telah klik OK.





Membuat Users hotspot Mikrotik

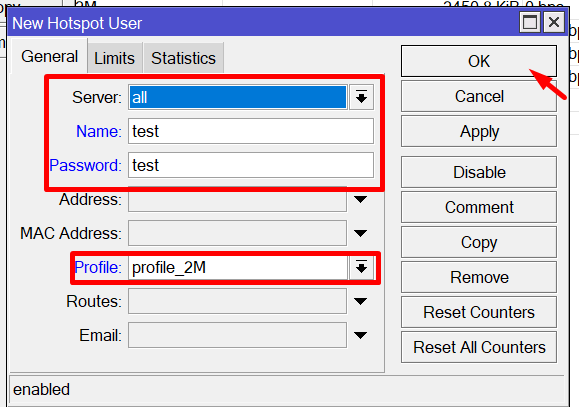

• • Masuk ke hidangan IP – Hotspot – Users lalu klik tambah (+)



• • Lalu buat username dan password dan pilih Profile yang sudah kita buat tadi klik OK

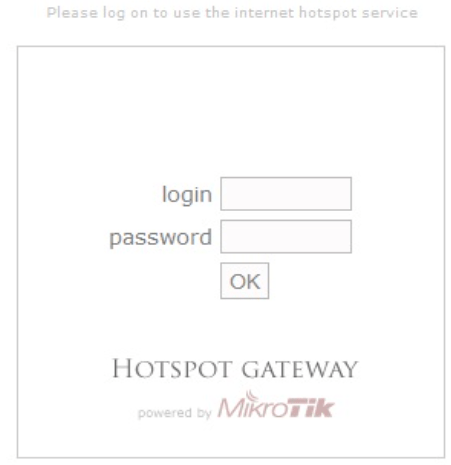

Membuat Profile dan Users Hotspot mikrotik telah tamat. Selanjutnya kita akan menjajal mengkoneksikan laptop ke wifi hotspot yang telah kita buat. Kemudian buka browser dan kanal web sembarang (tentukan Anda mengakses web yang memakai protokol http, karena hotspot mikrotik belum mendukung untuk redirect web yang memakai https), maka Anda akan dialihkan ke halaman login hotspot mirip pada gambar berikut ini:



Untuk mencobanya, silahkan coba login dengan username dan password yang sudah Anda buat pada langkah sebelumnya. Jika sukses login maka akan membuka halaman web yang diminta dan membuka popup halaman status Hotspot.



Demikian panduan Cara Setting Hotspot voucher di mikrotik.
