Cara Setting Hotspot Voucher – Pada panduan sebelumnya, kita sudah membahas apa itu mikrotik dan bagaimana cara melakukan konfigurasi dasar biar mikrotik kita bisa terhubung dengan internet.

Router Mikrotik memiliki banyak fitur, salah satu fitur yang cukup terkenal dan banyak digunakan ialah Hotspot. Kita sering mendapatkan sinyal internet wifi yang di password. Makara bila ingin mengakses wifi tersebut mesti tahu password-nya apalagi dahulu. Namun berlainan dengan Hotspot, kebanyakan wifi hotspot tidak di password dan semua user mampu connect dan akan diarahkan ke halaman login di Web Browser. Tiap user bisa login dengan username dan password yang berbeda-beda. Metode semacam inilah yang sering kita temukan di Kampus, wifi Cafe, Sekolah, Kantor, maupun area publik yang lain.

Hotspot merupakan fitur gabungan dari aneka macam service yang ada di Mikrotik, antara lain :

• • DHCP server, digunakan untuk memberi layanan IP otomatis ke user

• • Firewall NAT, untuk mentranslasi IP user ke IP yang mampu dimengerti ke internet

• • Firewall filter, untuk memblock user yang belum melakukan login

• • Proxy, untuk memperlihatkan penampilan halaman login

• • dan sebagainya

Tetapi beruntungnya, service-service tersebut tidak butuhkita buat secara manual. Bagaimana langkahnya, mampu dijabarkan sebagai berikut :

Perlu dikenali, sebelum mengikuti tutorial berikut, pastikan mikrotik anda telah melaksanakan konfigurasi dasar apalagi dahulu.

Cara Setting Hotspot Voucher di Mikrotik

1. Buka winbox, kemudian masuk ke menu IP > Hotspot > Hotspot Setup.

2. Dengan menekan tombol Hotspot Setup, wizard Hotspot akan menuntun kita untuk melakukan setting dengan memperlihatkan kotak-kotak dialog pada setiap langkah nya.

3. Langkah pertama, kita diminta untuk menentukan interface mana Hotspot akan diaktifkan. Pada masalah kali ini, Hotspot diaktifkan pada wlan1, dimana wlan1 sudah kita set selaku access point (ap-bridge). Selanjutnya klik Next.

4. Jika di interface wlan1 sudah terdapat IP, maka pada langkah kedua ini, secara otomatis terisi IP Address yang ada di wlan1. Tetapi bila belum terpasang IP, maka kita bisa menentukan IP nya di langkah ini. Kemudian Klik Next.

5. Langkah ketiga, pastikan range IP Address yang mau diberikan ke user (DHCP Server). Secara default, router otomatis memberikan range IP sesuai dengan prefix/subnet IP yang ada di interface. Tetapi kita mampu merubahnya jikalau diharapkan. Lalu klik Next.

kiat : Jika anda ingin menggunakan lebih dari 1 access point  maka range ipnya mulai dari misal. 11-254 sebab ip 2-10 nantinya akan digunakan untuk IP acess point.

6. Langkah selanjutnya, menentukan SSL Certificate jikalau kita akan menggunakan HTTPS untuk halaman loginnya. Tetapi kalau kita tidak memiliki akta SSL, kita pilihl none, kemudian klik Next

7. Jika diharapkan SMTP Server khusus untuk server hotspot bisa ditentukan, sehingga setiap request SMTP client diredirect ke SMTP yang kita pastikan. Karena tidak disediakan smtp server, IP 0.0.0.0 kami biarkan default. Kemudian klik Next.

8. Di langkah ini, kita meentukan alamat DNS Server. Anda mampu isi dengan DNS yang diberikan oleh ISP atau dengan open DNS. Sebagai contoh, kita memakai DNS Server Google. Lalu klik Next.

9. Selanjutnya kita diminta memasukkan nama DNS untuk local hotspot server. Jika diisikan, nantinya setiap user yang belum melaksanakan login dan akan akses ke internet, maka browser akan dibelokkan ke halaman login ini. Disini DNS name sebaiknya menggunakan format FQDN yang benar. Jika tidak diisikan maka di halaman login akan menggunakan url IP address dari wlan1. Pada kasus ini, nama DNS-nya diisi “hotspot.mikrotik.co.id”. Lalu klik Next.

untuk DNS Name mampu di ubah menggunakan dns lain sepert : namaanda.com

10. Langkah terakhir, tentukan username dan pasword untuk login ke jaringan hotspot Anda. Ini ialah username yang hendak kita gunakan untuk menjajal jaringan hotspot kita.

Sampai pada langkah ini, kalau di klik Next maka akan muncul pesan yang menyatakan bahwa setting Hotspot sudah selesai.

Saat ini kita hotspot kita belum sungguh-sungguh berfungsi, alasannya kita belum membuat Profiles dan Users untuk login ke hotspot mikrotik

Membuat Profile Hotspot Mikrotik

• • Masuk ke sajian IP – Hotspot – User Profile lalu klik tambah (+)

• • Buat profile baru, contoh kali ini kita akan membuat profile 2Mbps
    • • Name : isi dengan nama profile



    • • Shared Users : Jumlah perangkat yang diperbolehkan login dengan user/voucher yang sama



    • • Rate Limit : Batas kecepatan yang akan diberikan pada profile tersebut. Untuk rate limit anda mampu memakai Burst Calculator





• • Jika telah klik OK.

Membuat Users hotspot Mikrotik

• • Masuk ke hidangan IP – Hotspot – Users lalu klik tambah (+)

• • Lalu buat username dan password dan pilih Profile yang sudah kita buat tadi klik OK

Membuat Profile dan Users Hotspot mikrotik telah tamat. Selanjutnya kita akan menjajal mengkoneksikan laptop ke wifi hotspot yang telah kita buat. Kemudian buka browser dan kanal web sembarang (tentukan Anda mengakses web yang memakai protokol http, karena hotspot mikrotik belum mendukung untuk redirect web yang memakai https), maka Anda akan dialihkan ke halaman login hotspot mirip pada gambar berikut ini:

Untuk mencobanya, silahkan coba login dengan username dan password yang sudah Anda buat pada langkah sebelumnya. Jika sukses login maka akan membuka halaman web yang diminta dan membuka popup halaman status Hotspot.

Demikian panduan Cara Setting Hotspot voucher di mikrotik.

Konfigurasi Dasar Mikrotik – Pada artikel sebelumnya, kita sudah mengetahui Apa itu Mikrotik dan Fungsinya. Untuk kesempatan kali ini, kita akan menjajal melaksanakan konfigurasi dasar pada mikrotik. Dimana, tujuan dari tutorial ini adalah semoga mikrotik yang kita punya dapat terhubung ke internet dan mampu dipakai sebagaimana mestinya.

Sebelum memulai ke konfigurasi dasar mikrotik, sebaiknya kita mengganti nama pada interface mikrotik anda semoga kita lebih mudah untuk mengetahui interface-interface tersebut.

Rename Interface

• • Login ke winbox

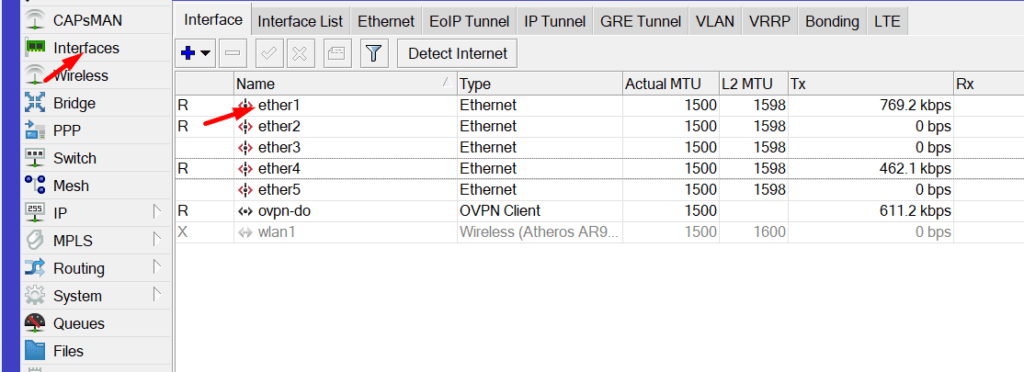

• • Masuk ke interface, lalu klik interface yang ingin diubah namanya

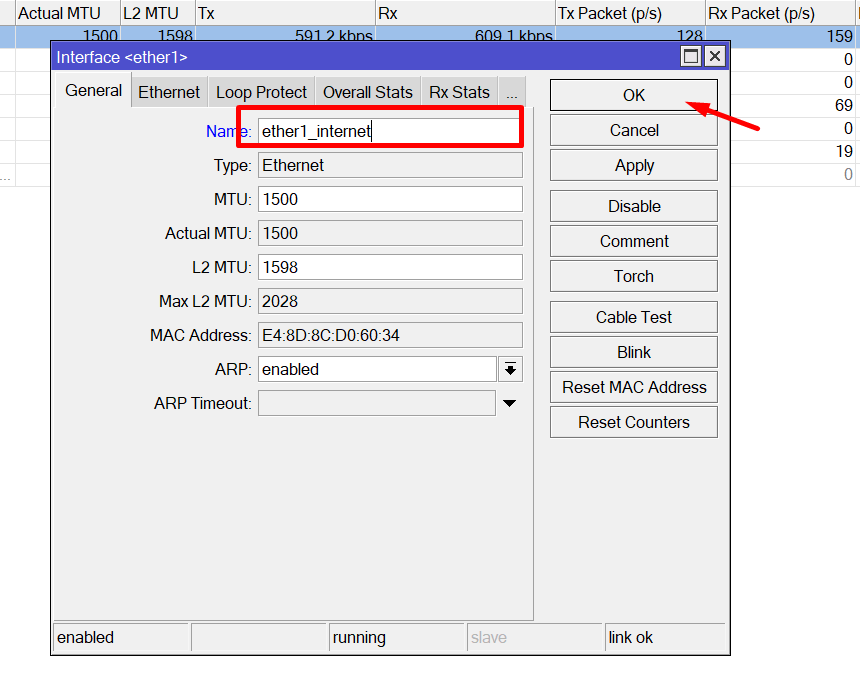

• • Lalu ubah nama interfacenya. Pada acuan kali ini saya akan memakai nama ether1_internet sebagai nama interfacenya

Konfigurasi Dasar Mikrotik

1. Menambahkan DHCP Client

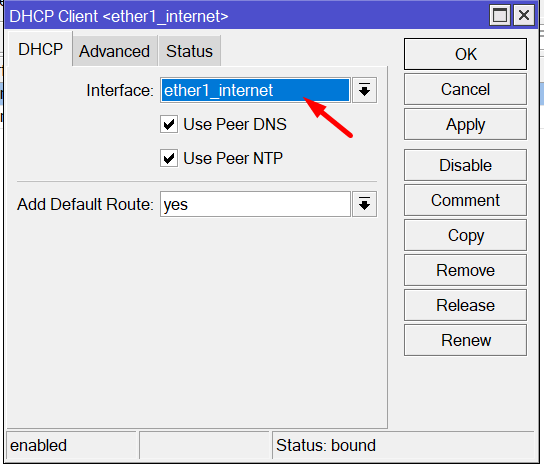

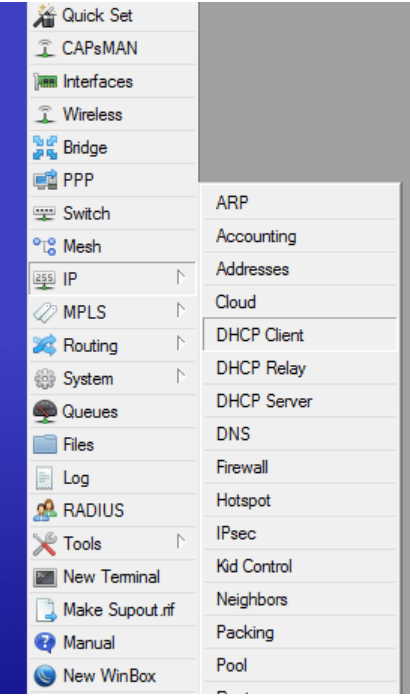

Pertama-tama tambahkan dulu dhcp clientnya supaya ada koneksi internet, yakni dengan cara ke hidangan IP -> DHCP Client

Lalu interfacenya diisi ether 1

Jika sudah, tentukan di bagian status itu Bound, lalu klik OK

2. Menambahkan IP Address

Pada tahap ini kita akan menambahkan alamat IP yang akan digunakan pada mikrotik. Berikut ini yaitu daftar IP yang mau kita gunakan pada tutorial berikut ini:

• • 192.168.10.105/24 (ether1_internet akan ter-create ketika telah menambahkan DHCP client)

• • 10.20.30.1/24 (ether4 untuk ke ip client)

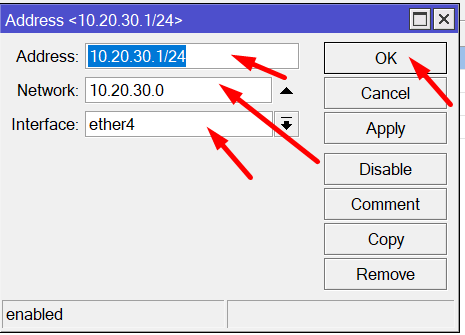

dari desain diatas maka kita akan memberikan ip 10.20.30.1 pada ether4 mikrotik

Untuk menyertakan IP klik menu IP > Addresses > + , lalu masukkan IP address

3. Konfigurasi DNS

Selanjutnya kita akan menertibkan DNS , DNS ialah kependekan dari Domain Name Server , yang berfungsi untuk pemetaan alamat IP menjadi sebuah nama atau sebaliknya. Sebagai teladan dikala kalian browsing , apakah kalian pernah mengetikkan IP dari server situs web tersebut ?? contoh saat mengakses google , kalian niscaya selalu mengetikkan www.google.com atau google.com saja kan.

Dan sebagian dari kalian mungkin tidak tahu berapa alamat IP dari google. Nah itulah fungsi dari DNS yang mengganti alamat IP menjadi sebuah nama , jadi kita akan lebih mudah mengakses Website di Internet. Untuk konfigurasi DNS di Mikrotik caranya cukup mudah , kita cuma perlu memasukkan alamat IP dari DNS Server, kita bisa memakai DNS dari ISP atau juga bisa memakai DNS google (8.8.8.8 / 8.8.4.4).

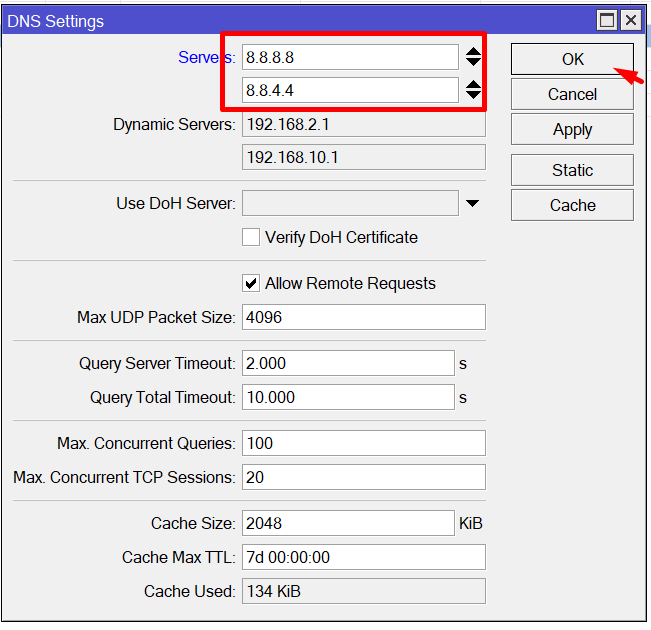

Untuk mode GUI kita klik menu IP > DNS kemudian centang bagian Allow-remote-request.

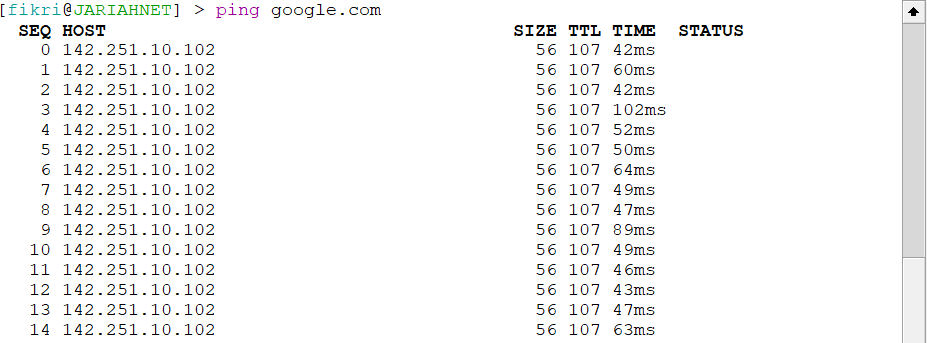

Sekarang coba test ping ke google dari Router , bila konfigurasinya benar maka balasannya niscaya telah mampu ping ke Google.com

4. DHCP Server

Apa gunanya dhcp server? Yaitu untuk menunjukkan alamat ip secara otomatis.

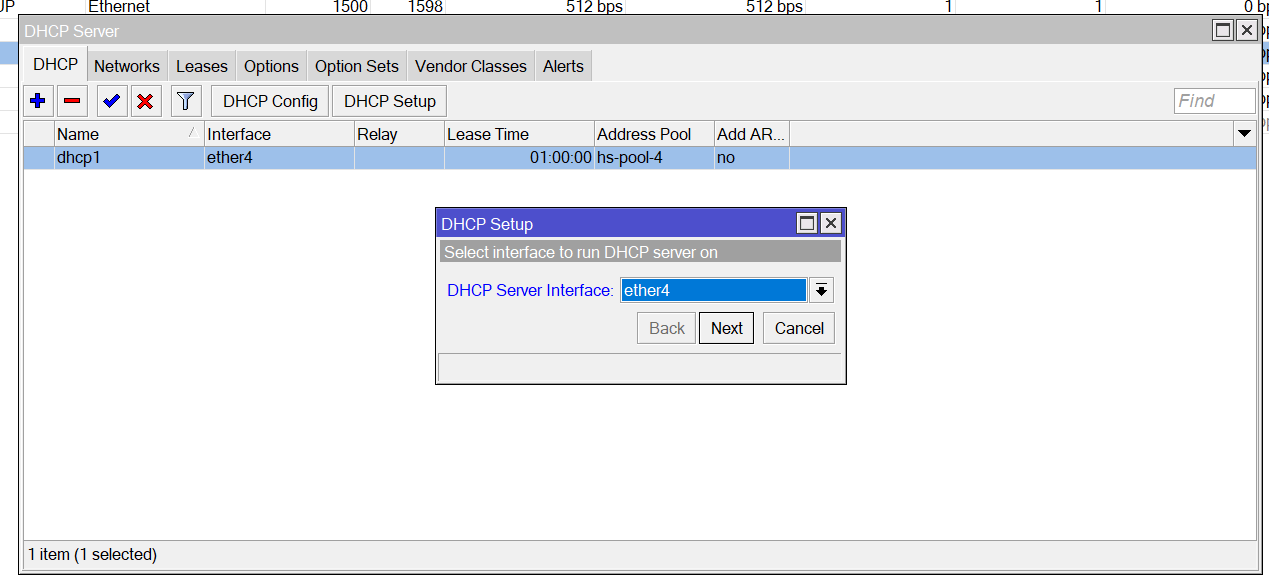

Untuk GUI nya mampu ke IP -> DHCP Server kemudian pilih DHCP Setup lalu pilih interface yang terhubung ke pc/laptop.

Pada DHCP Server Interface pilih ether yang akan dipakai, pada tutorial ini kita memakai ether4.

Pada DHCP setup ini cukup klik Next-Next saja hingga final.

5. Konfigurasi NAT

Sekarang router kita sudah bisa terhubung ke internet. Nah untuk menciptakan PC client juga mampu melaksanakan koneksi Internet maka diharapkan yang Namanya NAT atau Network Address Translation.

NAT ini berfungsi untuk menerjemahkan/menyamarkan alamat IP Lokal kita menjadi alamat IP Public kita. Coba bayangin berapa banyak jaringan lokal yang mempunyai IP Private sama seperti kita , jika kita tidak translate ke IP public maka website akan susah merespons undangan karena banyaknya alamat IP lokal yang serupa. Maka dari itu NAT sungguh diharapkan di jaringan Internet.

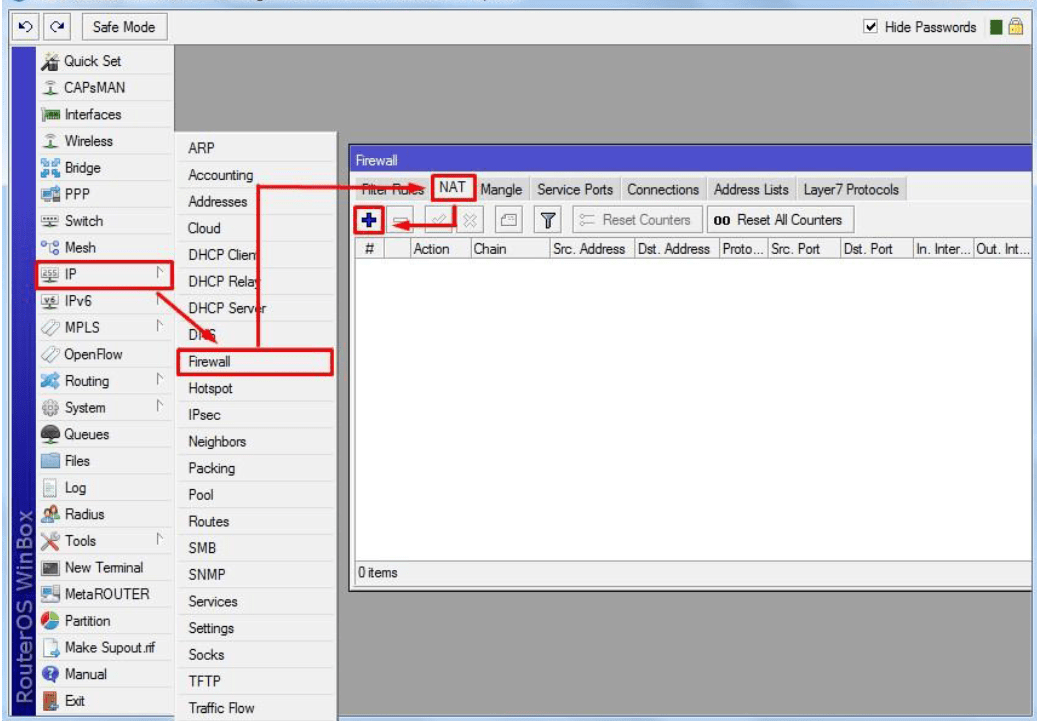

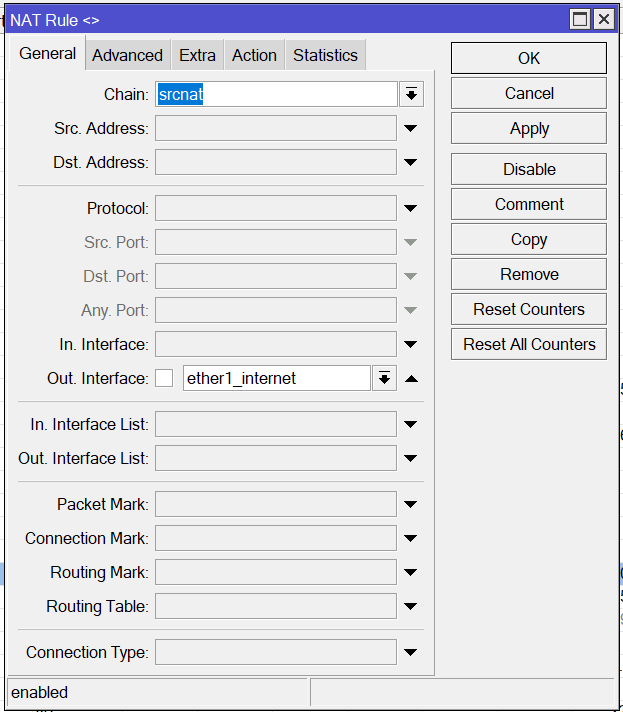

Untuk mode GUI kita klik hidangan IP > Firewall > NAT > +

Setelah itu masukkan isikan bab Chain dan Out-interface , untuk Out-interface masukkan interface yang mengarah ke ISP (Internet).

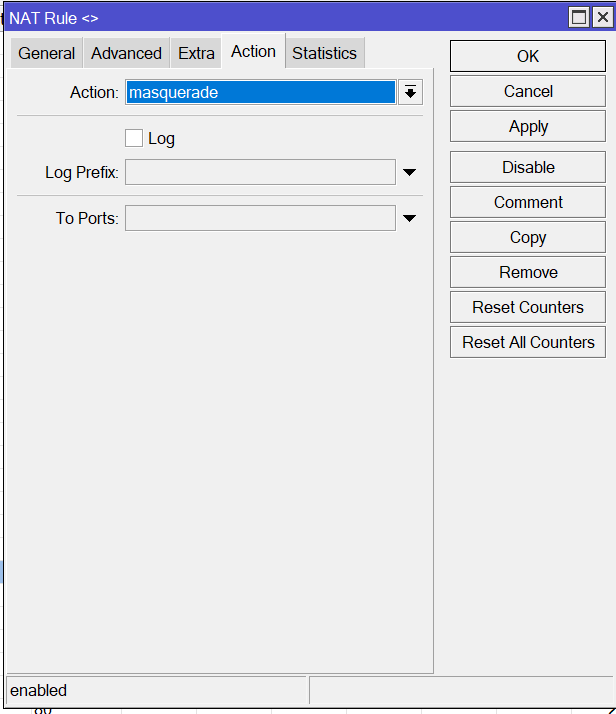

Jangan lupa di tab action , isikan dengan action = masquerade

Sekarang coba hubungkan komputer kamu dengan mikrotik pada port ether4. Maka akan kini komputer kau sudah mampu terkoneksi dengan internet.

Berikut tutorial Konfigurasi Dasar Mikrotik.

Apa itu mikrotik? – Untuk beberapa orang yang biasa berkecimpung di dunia jaringan, mungkin telah tidak ajaib lagi dengan yang namanya Mikrotik. Alat tersebut biasa ada pada suatu kantor, hotel maupun rumah sakit dan restauran yang tersedia koneksi internet

Lalu, bekerjsama apa itu mikrotik? Yuk, simak pembahasan selengkapnya mengenai pengertian, jenis, dan cara mengontrol mikrotik dengan sempurna berikut ini.

Apa itu mikrotik?

Bersumber dari situs web resmi MikroTik, mikrotik sendiri bekerjsama merupakan sebuah nama perusahaan Latvia yang berdiri pada tahun 1996 yang membuatkan router dan sistem ISP nirkabel dan kini MikroTik diketahui selaku perusahaan yang menyediakan hardware dan software untuk konektivitas internet di sebagian besar negara.

Di luar sana, terkadang orang masih tidak memahami perbedaan antara mikrotik dan router. Perbedaan antara router dan mikrotik ialah, router merupakan perangkat keras untuk menjembatani antara dua jaringan, sedangkan mikrotik yaitu tata cara operasi yang termasuk dalam open source system. Lalu siapa saja yang menggunakan mikrotik ini? Mikrotik ini banyak dimanfaatkan oleh provider hotspot, ISP atau Internet Service Provider, warung internet atau warnet, dan perkantoran.

Sedangkan fitur yang ditawarkan oleh mikrotik antara lain hotspot for plug-and-play access, static routing, bandwidth, stateful firewall, Internet Protocol Security (IPsec), web proxy, monitoring, UpnP, SNMP, MNDPA, dan masih banyak fitur lainnya.

Fungsi Mikrotik

Setelah mengetahui pemahaman mikrotik dan penggunaannya secara umum, selanjutnya kau perlu mengenali juga apa saja fungsi dari mikrotik ini. Mungkin dari klarifikasi di atas, kau sudah sedikit mengenali fungsi mikrotik. Berikut ini adalah beberapa fungsi utama dari mikrotik:

1. 1. Memberikan sistem otentikasi dan konfigurasi jaringan setempat

      Mikrotik menunjukkan fitur autentikasi pada user yang hendak menggunakan jaringan. Sehingga untuk mampu menerima akses ke jaringan, pengguna diharuskan memasukkan username dan password pada login page yang telah ditawarkan.

1. 1. Konfigurasi jaringan lokal

      Mikrotik mampu mengendalikan dan melakukan konfigurasi terhadap LAN atau Local Area Network.

1. 1. Pengelolaan sistem jaringan komputer

      Konfigurasi jaringan internet pada mikrotik dapat dilakukan secara terpusat, oleh alasannya adalah itu admin jaringan jadi lebih mudah untuk mengelolanya.

1. 1. Berperan selaku  hotspot

      Mikrotik mampu melakukan konfigurasi dan membagi bandwidth bagi setiap jaringan komputer serta memisahkan bandwidth traffic data internasional dan lokal.

1. 1. Internet gateway pada jaringan lokal

      Mikrotik dapat menghubungkan beberapa jaringan lokal (LAN) dengan internet, mengatur arus kemudian lintas data yang masuk maupun keluar dengan routernya, dan selaku pengatur konten dari internet yang dapat diakses oleh klien.

1. 1. Pembuatan PPpoE server

      Mikrotik berkhasiat dalam pembuatan PPPoE (Point-to-Point Protocol over Ethernet) server yang berfungsi dalam enkapsulasi Point-to Point Protocol frame yang ada dalam frame Ethernet.

1. 1. Penghubung antar jaringan

      Melalui routing, mikrotik dapat menghubungkan beberapa jaringan serta memilih jalur terbaik dan tercepat untuk hingga pada alamat perangkat komputer yang dituju.

1. 1. Sebagai acces point

      Mikrotik dilengkapi dengan fitur yang mendukung antarmuka berbasis wireless dan berfungsi sebagai Access Point pada jaringan WIFI (Wireless Fidelity).

Setelah membicarakan pemahaman dan fungsi mikrotik, kini masuk pada pembahasan jenis-jenis mikrotik untuk jaringan komputer. Mikrotik ini tidak cuma tersedia dalam satu macam saja. Mikrotik ini mempunyai dua jenis utama, diantaranya ialah:

1. Mikrotik RouterOS

Mikrotik RouterOS ini ialah metode operasi berbasis UNIX dan mampu menyebabkan komputer biasa atau PC jadi mempunyai fitur seperti bridge, hotspot, router, firewall, proxy server dan sebagainya. Sehingga banyak orang memanfaatkannya untuk membangun router mereka. Secara ringkas, keunggulan dari mikrotik RouterOS ialah selaku berikut:

1. 1. Mampu menimbulkan komputer umumatau PC sebagai router yang tangguh dan berkualitas.

1. 1. Sangat ringan untuk digunakan karena berbasis Linux.

1. 1. Dapat diinstall sebagai metode operasi.

1. 1. Biasanya diinstall pada power PC.

2. RouterBoard

Berbeda dengan Mikrotik RouterOS yang ialah sebuah tata cara operasi perangkat lunak, RouterBoard ialah sebuah perangkat keras jaringan yang di dalamnya diinstal tata cara operasi mikrotik RouterOS yang fungsinya sebagai bandwidth management, DHCP, DNS server, hotspot server, proxy server, dan router jaringan.

RouterBoard ini berskala sungguh kecil dan simpel dan  terdiri atas processor, RAM, ROM dan memory flash. Dengan menggunakan ini, mampu melaksanakan fungsi router tanpa tergantung pada PC sebab fungsi router telah tertanam di dalamnya. Kelebihan dari RouterBoard antara lain:

1. 1. Hemat biaya alasannya daya yang diperlukan sekitar 2.5 watt saja.

1. 1. Instalasinya yang gampang, hanya mengendalikan router dan jaringan yang digunakan.

1. 1. Spesifikasi komputer yang dibutuhkan tidak terlampau tinggi.

Itulah berita tentang pemahaman hingga cara pengaturan mikrotik yang mampu menambah pengetahuan kamu, utamanya untuk kamu yang sedang bermaksud atau punya cita-cita untuk membangun sistem jaringan komputer skala kecil maupun besar.
